VÁLVULA PARA LA AGRICULTURA

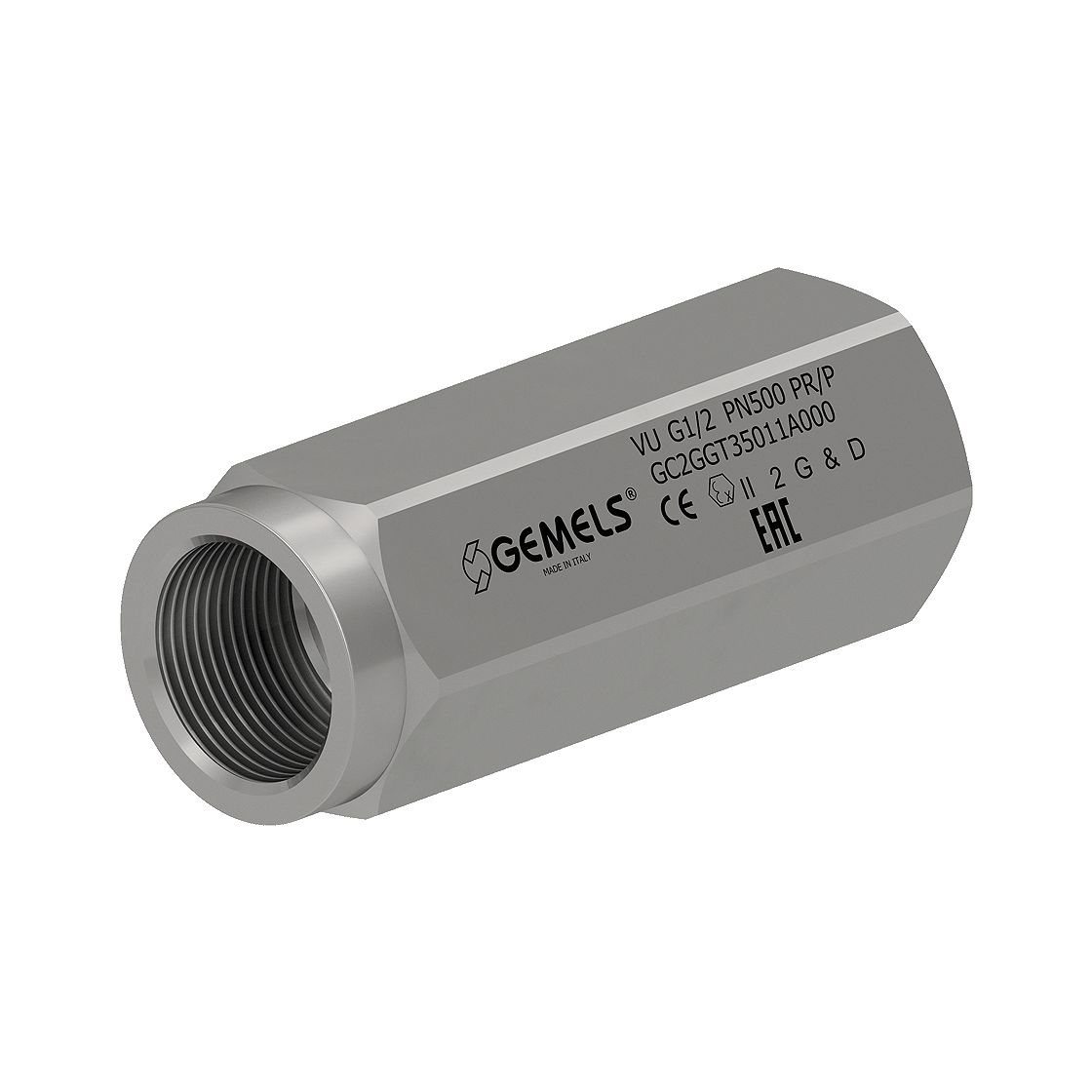

VU

valvola idrauliche per macchine sollevamento

Válvulas de retención

Las válvulas de la serie VU están diseñadas para aplicaciones hidráulicas donde es necesario garantizar el flujo en una sola dirección y evitar el retorno del fluido. Son adecuadas para sistemas hidráulicos e instalaciones industriales donde la seguridad es fundamental.

Como válvula antirretorno unidireccional, la configuración bloquea automáticamente el flujo inverso, protegiendo bombas y circuitos hidráulicos de posibles daños y asegurando la correcta dirección del sistema.

Fabricadas en acero al carbono y acero inoxidable, las válvulas VU ofrecen alta resistencia mecánica y fiabilidad a largo plazo. Su diseño compacto facilita la integración en sistemas existentes.

Ficha técnica

Acero al carbono
Tipo VÁLVULA ANTIRRETORNO UNIDIRECCIONAL
Dimensiones de DN6 a DN50
Rosca BSP-NPT-SAE
Presión hasta PN500
Temperatura range de -20°C hasta +100°C
Acero inoxidable
Tipo VÁLVULA ANTIRRETORNO UNIDIRECCIONAL
Dimensiones de DN6 a DN50
Rosca BSP-NPT-SAE
Presión hasta PN500
Temperatura range de -30°C hasta +100°C
pdf ( 1.22 MB )
valvola per agricoltura
POS Descripción Q.ty Acero al carbono Acero inoxidable
1 Cuerpo 1 1,0737 1,4404
2 Poppet 1 1,4749 1,4305
3 Anillo 1 1,0737 1,4305
4 Muelle 1 1,0116 1,4310
unidirectional check valve
DIN/ISO 228 BSP
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GC2GGT150110000 VU G 1/4 6 50 19 62 15 G 1/4 0.04 0.11
GC2GGT250110000 VU G 3/8 10 50 24 68 30 G 3/8 0.04 0.2
GC2GGT350110000 VU G 1/2 13 50 30 77 50 G 1/2 0.04 0.35
GC2GGT440110000 VU G 3/4 20 42 36 88 90 G 3/4 0.04 0.53
GC2GGT530110000 VU G 1 25 42 41 105 150 G 1 0.04 0.75
GC2GGT630110000 VU G 1 1/4 32 35 55 135 200 G 1 1/4 0.04 1.81
GC2GGT730110000 VU G 1 1/2 40 35 60 145 300 G 1 1/2 0.04 2.2
GC2GGT830110000 VU G 2 50 35 75 175 430 G 2 0.04 4.17
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GC2GGT150440000 VU G 1/4 6 50 19 62 15 G 1/4 0.04 0.11
GC2GGT250440000 VU G 3/8 10 50 24 68 30 G 3/8 0.04 0.2
GC2GGT350440000 VU G 1/2 13 50 30 77 50 G 1/2 0.04 0.35
GC2GGT440440000 VU G 3/4 20 42 36 88 90 G 3/4 0.04 0.53
GC2GGT530440000 VU G 1 25 42 41 105 150 G 1 0.04 0.75
GC2GGT630440000 VU G 1 1/4 32 35 55 135 200 G 1 1/4 0.04 1.81
GC2GGT730440000 VU G 1 1/2 40 35 60 145 300 G 1 1/2 0.04 2.2
GC2GGT830440000 VU G 2 50 35 75 175 430 G 2 0.04 4.17
disegno tecnico Gemels
ANSI/ASME B1.20.1 NPT
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GC2NNT150110000 VU N 1/4 6 50 19 62 15 N 1/4 0.04 0.11
GC2NNT250110000 VU N 3/8 10 50 24 68 30 N 3/8 0.04 0.2
GC2NNT350110000 VU N 1/2 13 50 30 77 50 N 1/2 0.04 0.35
GC2NNT440110000 VU N 3/4 20 42 36 88 90 N 3/4 0.04 0.53
GC2NNT530110000 VU N 1 25 42 41 105 150 N 1 0.04 0.75
GC2NNT630110000 VU N 1 1/4 32 35 55 135 200 N 1 1/4 0.04 1.81
GC2NNT730110000 VU N 1 1/2 40 35 60 145 300 N 1 1/2 0.04 2.2
GC2NNT830110000 VU N 2 50 35 75 175 430 N 2 0.04 4.17
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GC2NNT150440000 VU N 1/4 6 50 19 62 15 N 1/4 0.04 0.11
GC2NNT250440000 VU N 3/8 10 50 24 68 30 N 3/8 0.04 0.2
GC2NNT350440000 VU N 1/2 13 50 30 77 50 N 1/2 0.04 0.35
GC2NNT440440000 VU N 3/4 20 42 36 88 90 N 3/4 0.04 0.53
GC2NNT530440000 VU N 1 25 42 41 105 150 N 1 0.04 0.75
GC2NNT630440000 VU N 1 1/4 32 35 55 135 200 N 1 1/4 0.04 1.81
GC2NNT730440000 VU N 1 1/2 40 35 60 145 300 N 1 1/2 0.04 2.2
GC2NNT830440000 VU N 2 50 35 75 175 430 N 2 0.04 4.17
disegno tecnico Gemels
SAE J1926-1
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GC2EEE050110000 VU SAE4 6 50 19 62 15 7/16 UNF 0.04 0.11
GC2EEE150110000 VU SAE6 10 50 24 68 30 9/16 UNF 0.04 0.2
GC2EEE250110000 VU SAE8 13 50 30 77 50 3/4 UNF 0.04 0.35
GC2EEE340110000 VU SAE12 20 42 36 88 90 1-1/16 UN 0.04 0.53
GC2EEE430110000 VU SAE16 25 42 41 105 150 1-5/16 UN 0.04 0.75
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GC2EEE050440000 VU SAE4 6 50 19 62 15 7/16 UNF 0.04 0.11
GC2EEE150440000 VU SAE6 10 50 24 68 30 9/16 UNF 0.04 0.2
GC2EEE250440000 VU SAE8 13 50 30 77 50 3/4 UNF 0.04 0.35
GC2EEE340440000 VU SAE12 20 42 36 88 90 1-1/16 UN 0.04 0.53
GC2EEE430440000 VU SAE16 25 42 41 105 150 1-5/16 UN 0.04 0.75
disegno tecnico Gemels
valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certificación CE ATEX (ATmósfera EXplosiva) regula los equipos destinados a ser utilizados en zonas peligrosas en el mercado de la Comunidad Europea.

valvole certificate CE
CE PED

La Directiva CE PED (Directiva sobre equipos a presión) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado de la Comunidad Europea.

valvole certificate EAC EurAsian Conformity
EAC

Los certificados y declaraciones de conformidad EAC (EurAsian Conformity) acreditan la conformidad de los productos que han sido considerados y evaluados conforme a los reglamentos técnicos de la Unión Aduanera Euroasiática, con especial referencia a los equipos a presión, los equipos para atmósferas explosivas y la maquinaria.

certificazione UKCA
UKCA

La certificación UKCA PER (UK Conformity Assessed Pressure Equipment Regulation) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado británico.

VU

DATASHEET
pdf ( 1.22 MB )

VU

DRAWING
La descarga de algunos archivos está reservada a las personas registradas. Si no está registrado, proceda ahora. Haga clic aquí para inscribirse
zip ( 485.84 KB )
VU G 1/4 step ( 133.91 KB )
VU G 3/8 step ( 122.92 KB )
VU G 1/2 step ( 152.50 KB )
VU G 3/4 step ( 122.16 KB )
VU G 1 step ( 124.93 KB )
VU G 1 1/4 step ( 149.40 KB )
VU G 1 1/2 step ( 169.68 KB )
VU G 2 step ( 175.74 KB )
VU N 1/4 step ( 133.91 KB )
VU N 3/8 step ( 122.92 KB )
VU N 1/2 step ( 152.50 KB )
VU N 3/4 step ( 122.16 KB )
VU N 1 step ( 124.93 KB )
VU N 1 1/4 step ( 149.40 KB )
VU N 1 1/2 step ( 169.68 KB )
VU N 2 step ( 175.74 KB )
VU SAE4 step ( 133.91 KB )
VU SAE6 step ( 122.92 KB )
VU SAE8 step ( 152.50 KB )
VU SAE12 step ( 122.16 KB )
VU SAE16 step ( 124.93 KB )
