VÁLVULA DE SOBRECENTRO DE DOBLE EFECTO PARA MÁQUINAS DE ELEVACIÓN

VODE

valvole idrauliche overcenter doppio effetto

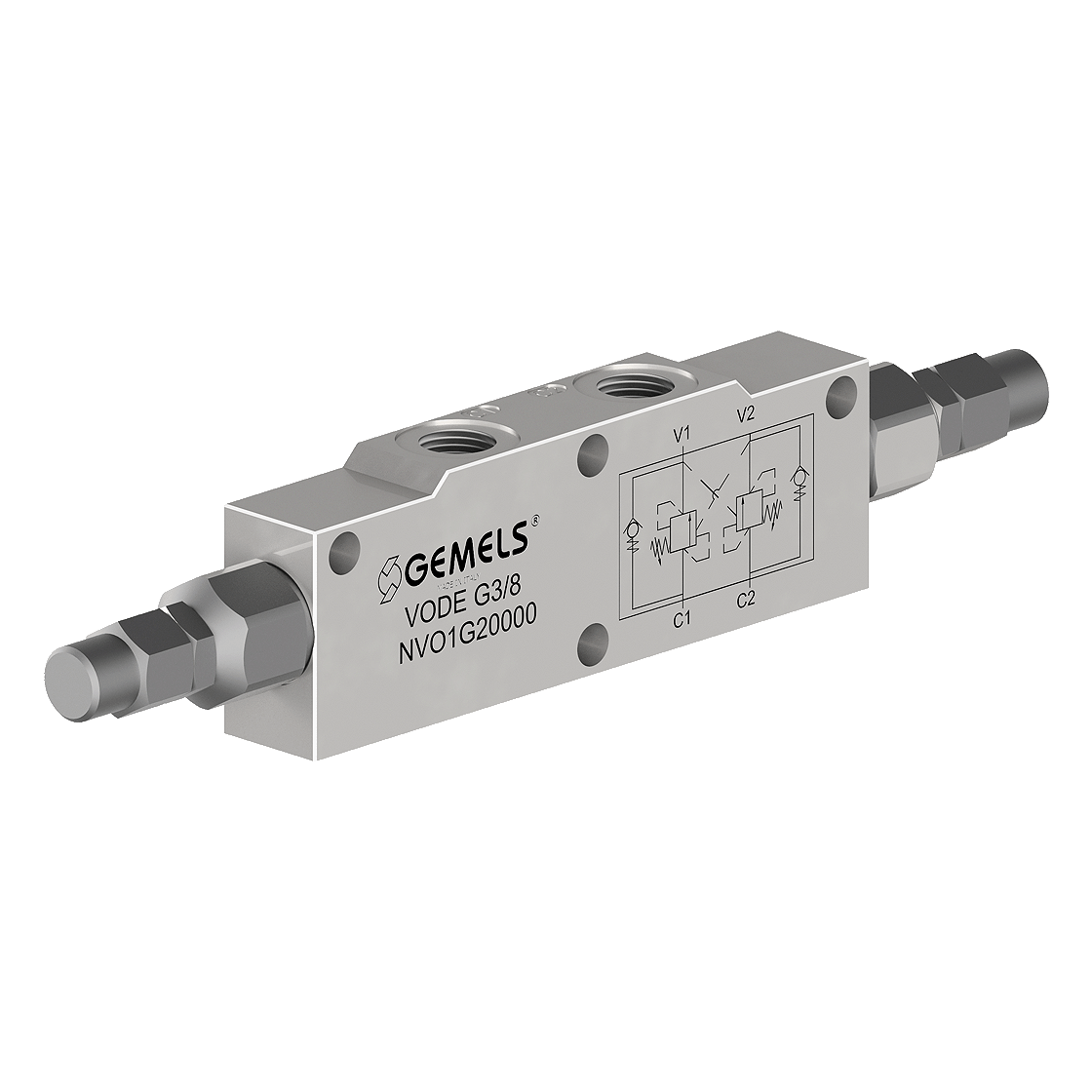

Válvula de sobrecentro de doble efecto

Las válvulas de la serie VODE están diseñadas para aplicaciones hidráulicas donde se requiere el control de carga y la estabilidad del movimiento. Son especialmente adecuadas para maquinaria de movimiento de tierras, equipos de elevación y aplicaciones industriales.

La configuración como válvula overcenter de doble efecto permite controlar el descenso de la carga, evitando movimientos incontrolados y mejorando la seguridad operativa. Esta función garantiza una gestión precisa del fluido en cilindros hidráulicos.

Fabricadas en acero al carbono y diseñadas para trabajar a alta presión, las válvulas VODE garantizan un rendimiento fiable. Las conexiones BSP, NPT y SAE permiten una integración flexible.

Ficha técnica

Acero al carbono
Tipo VÁLVULA DE SOBRECENTRO DE DOBLE EFECTO
Dimensiones de DN6 a DN20
Rosca BSP-NPT-SAE
Presión hasta PN350
Temperatura range de -20°C hasta +90°C
pdf ( 1.91 MB )
ball valve
DIN/ISO 228 BSP
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NVO1G010000 VODE G 1/4 6 35 50 258 150 30 25 8.5 48 104 G 1/4 4.25:1 54 6-35 30 10 6 38 1.42 134
NVO1G020000 VODE G 3/8 10 35 50 258 150 40 25 8.5 48 104 G 3/8 4.25:1 54 3-35 30 10 6 38 1.39 134
NVO1G030000 VODE G 1/2 13 35 60 258 150 60 30 8.5 50 110 G 1/2 4.25:1 54 6-35 30 - 8 44 2 30
NVO1G040000 VODE G 3/4 20 35 80 304 190 90 35 8.5 65 143 G 3/4 6.25:1 57 6-35 30 - 8 64 3.8 44
disegno tecnico Gemels
ANSI/ASME B1.20.1 NPT
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NVO1N010000 VODE N 1/4 6 35 50 258 150 30 25 8.5 48 104 N 1/4 4.25:1 54 6-35 30 10 6 38 1.42 134
NVO1N020000 VODE N 3/8 10 35 50 258 150 40 25 8.5 48 104 N 3/8 4.25:1 54 3-35 30 10 6 38 1.39 134
NVO1N030000 VODE N 1/2 13 35 60 258 150 60 30 8.5 50 110 N 1/2 4.25:1 54 6-35 30 - 8 44 2 30
NVO1N040000 VODE N 3/4 20 35 80 304 190 90 35 8.5 65 143 N 3/4 6.25:1 57 6-35 30 - 8 64 3.8 44
disegno tecnico Gemels
SAE J1926-1
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NVO1S010000 VODE SAE 4 6 35 50 258 150 30 25 8.5 48 104 7/16 UNF 4.25:1 54 6-35 30 10 6 38 1.42 134
NVO1S020000 VODE SAE 6 10 35 50 258 150 40 25 8.5 48 104 9/16 UNF 4.25:1 54 3-35 30 10 6 38 1.39 134
NVO1S030000 VODE SAE 8 13 35 60 258 150 60 30 8.5 50 110 3/4 - 16 UNF 4.25:1 54 6-35 30 - 8 44 2 30
NVO1S040000 VODE SAE 12 20 35 80 304 190 90 35 8.5 65 143 1 1/16 - 12 UNF 6.25:1 57 6-35 30 - 8 64 3.8 44
disegno tecnico Gemels

VODE

DATASHEET
pdf ( 1.91 MB )
