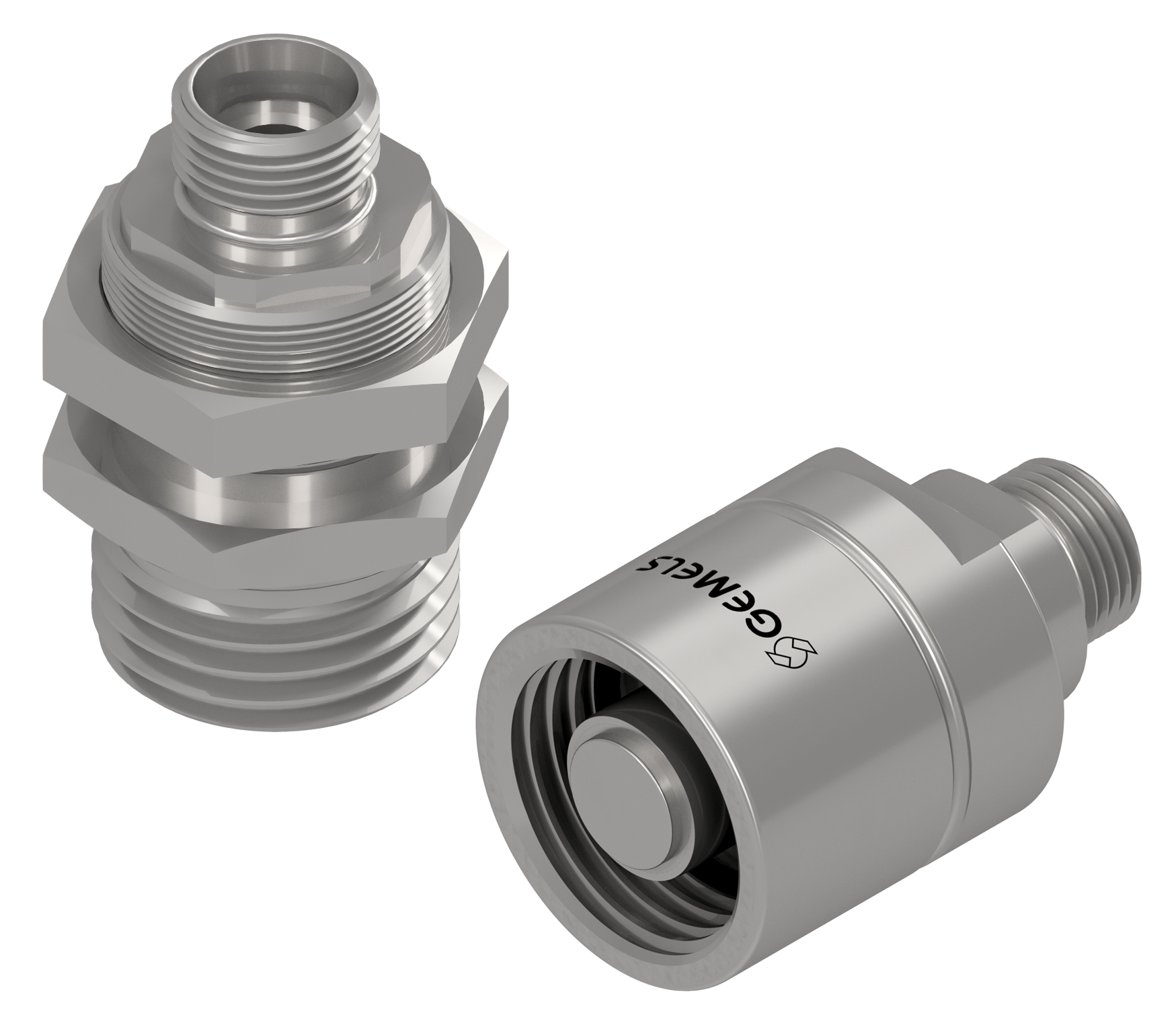

Hidráulica VGR

VGR

Tornillo para conectar acoplamientos

Ficha técnica

Acero al carbono
Tipo Enchufes rápidos
Dimensiones de DN10 a DN25
Presión hasta PN420

Características Generales

*Bajo pedido
– Copas
– Tapones
con bola en lugar de obturador

pdf ( 1.17 MB )
Detalles técnicos
MALE THREAD METRIC ISO 8434-1-L (DIN 2353)
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NC49L020000 QC VGR 10L MALE 10 42 39 62.4 22 8 M16X1,5 10 0.551
NC50L020000 QC VGR 10L FEMALE 10 42 58 25 8 M16X1,5 10 0.49
NC49L020001 QC VGR 15L MALE 10 42 39 63.4 22 12 M22X1,5 15 0.619
NC50L020001 QC VGR 15L FEMALE 10 42 59 25 12 M22X1,5 15 0.435
NC49L030000 QC VGR 15L MALE 12.5 42 54.5 73.5 24 12 M22X1,5 15 0.849
NC50L030000 QC VGR 15L FEMALE 12.5 42 64.7 32 12 M22X1,5 15 0.655
NC49LA30000 QC VGR 15L MALE 16 42 66 79 32 12 M22X1,5 15 1.061
NC50LA30000 QC VGR 15L FEMALE 16 42 75.2 32 12 M22X1,5 15 0.911
NC49LA30001 QC VGR 18L MALE 16 42 66 79 32 15 M26X1,5 18 1.186
NC50LA30001 QC VGR 18L FEMALE 16 42 75.2 32 15 M26X1,5 18 1.036
NC49L040000 QC VGR 18L MALE 19 42 64 103 41 15 M26X1,5 18 1.295
NC50L040000 QC VGR 18L FEMALE 19 42 91 46 15 M26X1,5 18 1.0273
NC49L040001 QC VGR 22L MALE 19 42 64 105 41 19 M30X2 22 1.448
NC50L040001 QC VGR 22L FEMALE 19 42 93 46 19 M30X2 22 1.1613
NC49L040002 QC VGR 28L MALE 19 42 64 105 41 24 M36X2 28 1.548
NC50L040002 QC VGR 28L FEMALE 19 42 93 46 24 M36X2 28 1.2393
NC49L050000 QC VGR 35L MALE 25 42 91.2 135 55 30 M45X2 35 1.617
NC50L050000 QC VGR 35L FEMALE 25 42 118.8 55 30 M45X2 35 1.4863
disegno tecnico Gemels
MALE THREAD METRIC ISO 8434-1-S (DIN 2353)
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NC49H020000 QC VGA 12S MALE 10 42 39 63.4 22 8 M20X1,5 12 0.451
NC50H020000 QC VGA 12S FEMALE 10 42 59 25 8 M20X1,5 12 0.278
NC49H030000 QC VGA 16S MALE 12.5 42 54.5 75.5 24 12 M24X1,5 16 0.57
NC50H030000 QC VGA 16S FEMALE 12.5 42 66.7 32 12 M24X1,5 16 0.338
NC49HA30000 QC VGA 16S MALE 16 42 66 81 32 12 M24X1,5 16 0.65
NC50HA30000 QC VGA 16S FEMALE 16 42 77.2 32 12 M24X1,5 16 0.408
NC49HA30001 QC VGA 20S MALE 16 42 66 83 32 16 M30X2 20 0.752
NC50HA30001 QC VGA 20S FEMALE 16 42 79.2 32 16 M30X2 20 0.459
NC49H040000 QC VGA 20S MALE 19 42 64 107 41 16 M30X2 20 0.873
NC50H040000 QC VGA 20S FEMALE 19 42 95 46 16 M30X2 20 0.583
NC49H040001 QC VGA 25S MALE 19 42 64 109 41 20 M36X2 25 1.007
NC50H040001 QC VGA 25S FEMALE 19 42 97 46 20 M36X2 25 0.746
NC49H050000 QC VGA 38S MALE 25 42 91.2 135 55 32 M52X2 38.3 1.23
NC50H050000 QC VGA 38S FEMALE 25 42 124.8 55 32 M52X2 38.3 0.967
disegno tecnico Gemels
Descargar: Catálogos y planos

VGR

DATASHEET
pdf ( 1.17 MB )
