Válvulas VBP

VBP

double and single pilot operated check valves per industria pesante

Válvulas para el sector industrial

Ficha técnica

Acero al carbono
Tipo VÁLVULA DE BLOQUEO PILOTADA DE SIMPLE/DOBLE EFECTO
Dimensiones de DN6 a DN50
Rosca BSP
Presión hasta PN350
Temperatura range de - 20°C hasta +100°C
pdf ( 3.37 MB )
Detalles técnicos
single\double pilot operated check
VBPSE - SINGLE PILOT OPERATED CHECK VALVES
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NVB2G010000 VBPSE 1/4" L 40 64 106.5 36 18.5 8 0.4 35 30 G 1/4" 0.612
NVB2G020000 VBPSE 3/8" L 40 80 120 38 16 8 0.3 35 30 G 3/8" 0.706
NVB2G030000 VBPSE 1/2" L 45 90 133 45 17 12.5 0.6 35 35 G 1/2" 0.994
NVB2G040000 VBPSE 3/4" L 60 100 182 46 36 12 0.2 35 40 G 3/4" 1.792

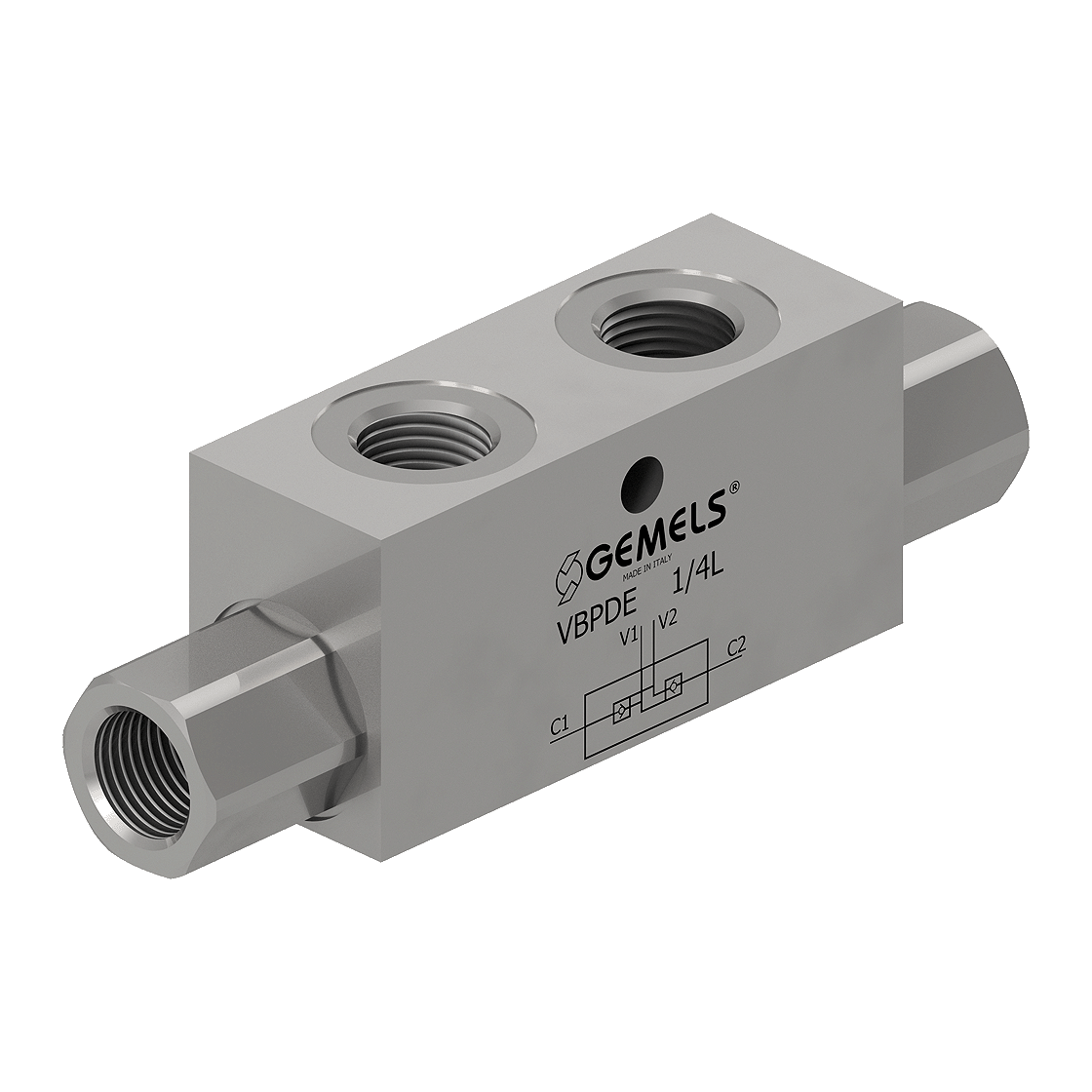

VBPDE - DOUBLE PILOT OPERATED CHECK VALVES
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NVB1G010000 VBPDE 1/4"L 40 64 113 36 24.5 8 0.4 35 30 G 1/4" 0.636
NVB1G020000 VBPDE 3/8"L 40 80 128 38 24 8 0.3 35 30 G 3/8" 0.736
NVB1G030000 VBPDE 1/2" L 45 90 142 45 26 12.5 0.6 35 35 G 1/2" 1.042
NVB1G040000 VBPDE 3/4" L 60 100 192 46 46 12 0.2 30 40 G 3/4" 1.916
VBPDE CEXC - DOUBLE PILOT OPERATED CHECK VALVES FOR 12mm PIPE MOUNTING DIN(2353)
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
VBPDE 1/4″ L 2 CEXC-10L G 1/4″ VBPDE 1/4" L 2 CEXC-10L 40 64 125 36 160 0.7 35 30 G 1/4" 0.644
VBPDE 1/4″ L 2 CEXC G 1/4″ VBPDE 1/4" L 2 CEXC 40 64 130 36 160 0.4 35 30 G 1/4" 0.648
VBPDE 3/8″ L 2 CEXC G 3/8″ VBPDE 3/8" L 2 CEXC 40 64 130 36 166 0.4 35 30 G 3/8" 0.63
Descargar: Catálogos y planos

VBP

DATASHEET
pdf ( 3.37 MB )
