VÁLVULA PARA EQUIPOS DE ELEVACIÓN

VB VUBA

Hydraulic valves for agriculture

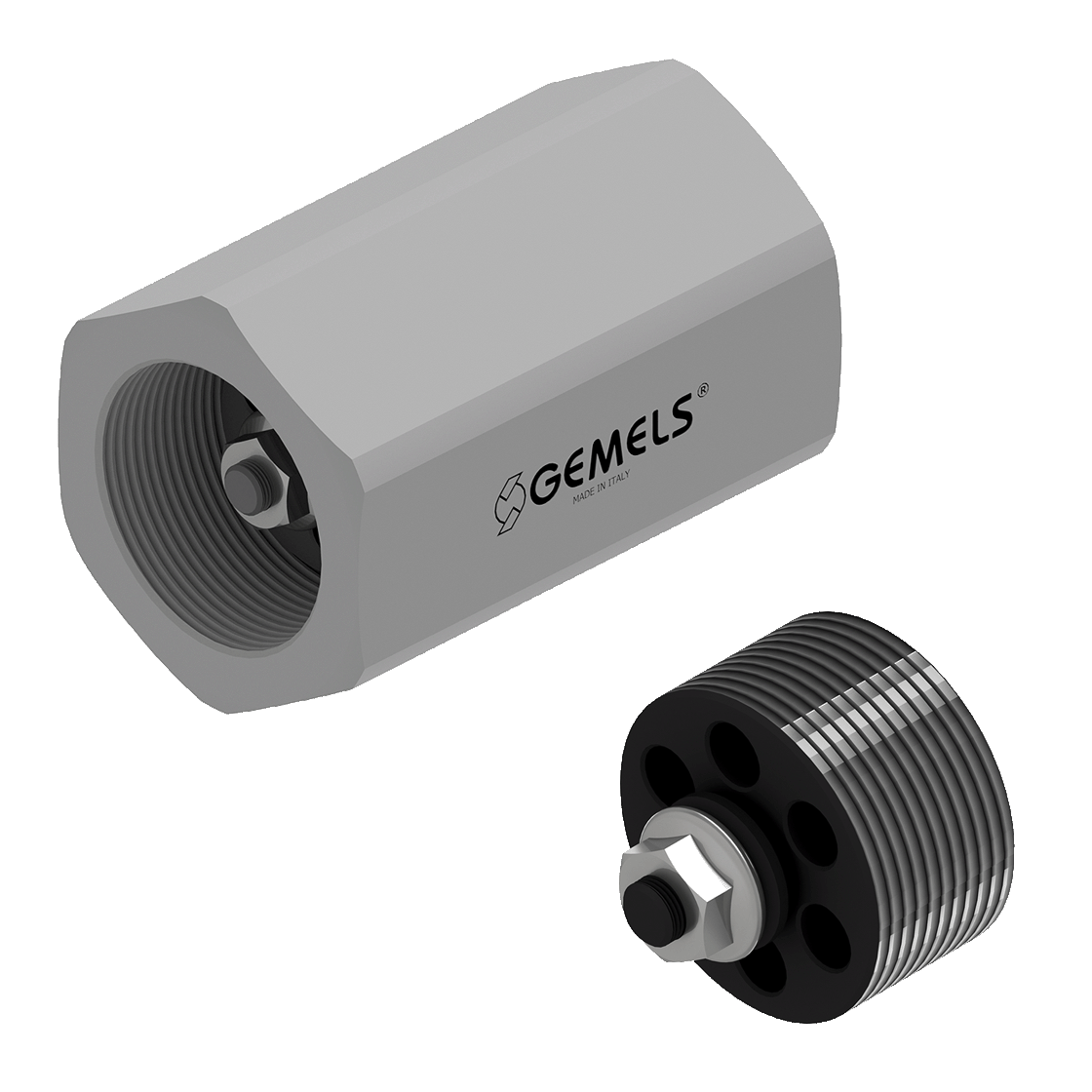

Válvula de ruptura de manguera

Las válvulas de la serie VB / VUBA están diseñadas para aplicaciones hidráulicas donde es necesario garantizar la seguridad de la carga en caso de rotura de manguera o pérdida de presión. Son adecuadas para sistemas de elevación y maquinaria industrial.

Como válvula paracaídas (hose break valve), la configuración interrumpe automáticamente el flujo ante un aumento anormal causado por la rotura de la línea, bloqueando el actuador y evitando la caída de la carga.

Fabricadas en acero al carbono zincado y diseñadas para presiones hasta PN350, las válvulas VB / VUBA ofrecen fiabilidad a largo plazo. Las conexiones BSP, NPT y SAE facilitan la integración.

Ficha técnica

Acero al carbono
Tipo COLECTOR PARA VÁLVULA PARACAÍDAS
Dimensiones de DN6 al DN25
Rosca BSP-NPT-SAE
Presión hasta PN350
Temperatura range de -20°C hasta +100°C
pdf ( 1.65 MB )
hose break valve
VBF - VBM
VB VALVE - COMPONENTS
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
G540102A01AAPAA VB G 1/4 8.5 2.4 1/4 9.5 8 5 23 0.0065
G540103A01AAPAA VB G 3/8 11 3.5 3/8 12.5 11 5 23 0.0125
G540104A01AAPAA VB G 1/2 13 4.5 1/2 15 13 6 29 0.0235
G540105A01AAPAA VB G 3/4 16 6 3/4 18.5 18 6 34 0.046
G540106A01AAPAA VB G 1 20 7 1 23 21 7.5 40 0.0945
VBF - Female housing
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
C01AA03583A010Z VBF G 1/4 G 1/4 19 1/4 28 48 0.01
C01AA03584A010Z VBF G 3/8 G 3/8 22 3/8 50 52 0.01
C01AA03585A010Z VBF G 1/2 G 1/2 27 1/2 85 60 0.02
C01AA03586A010Z VBF G 3/4 G 3/4 36 3/4 150 72 0.05
C01AA03587A010Z VBF G 1 G 1 46 1 180 85 0.09
VBM - Male housing
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
C01AA03578A010Z VBM G 1/4 G 1/4 19 1/4 28 48 0.01
C01AA03579A010Z VBM G 3/8 G 3/8 22 3/8 50 58 0.01
C01AA03580A010Z VBM G 1/2 G 1/2 27 1/2 85 65 0.02
C01AA03581A010Z VBM G 3/4 G 3/4 36 3/4 150 78 0.05
C01AA03582A010Z VBM G 1 G 1 46 1 180 85 0.09
VB + VBF Assembled (Female-Female)
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
G480202A0100PAA VB G 1/4 24.2 35.2 1/4 35 see diagram
G480203A0100PAA VB G 3/8 26.2 37.1 3/8 35 see diagram
G480204A0100PAA VB G 1/2 30.3 45.2 1/2 35 see diagram
G480205A0100PAA VB G 3/4 38.1 54.2 3/4 35 see diagram
G480206A0100PAA VB G 1 46.2 66.1 1 35 see diagram
VB + VBM Assembled (Male-Female)
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
G580302A0100PAA VB G 1/4 24.2 35.2 1/4 35 see diagram
G580303A0100PAA VB G 3/8 26.2 37.1 3/8 35 see diagram
G580304A0100PAA VB G 1/2 30.3 45.2 1/2 35 see diagram
G580305A0100PAA VB G 3/4 38.1 54.2 3/4 35 see diagram
G580306A0100PAA VB G 1 46.2 66.1 1 35 see diagram

VB VUBA

DATASHEET
pdf ( 1.65 MB )
