JUNTAS GIRATORIAS PARA LA AGRICULTURA

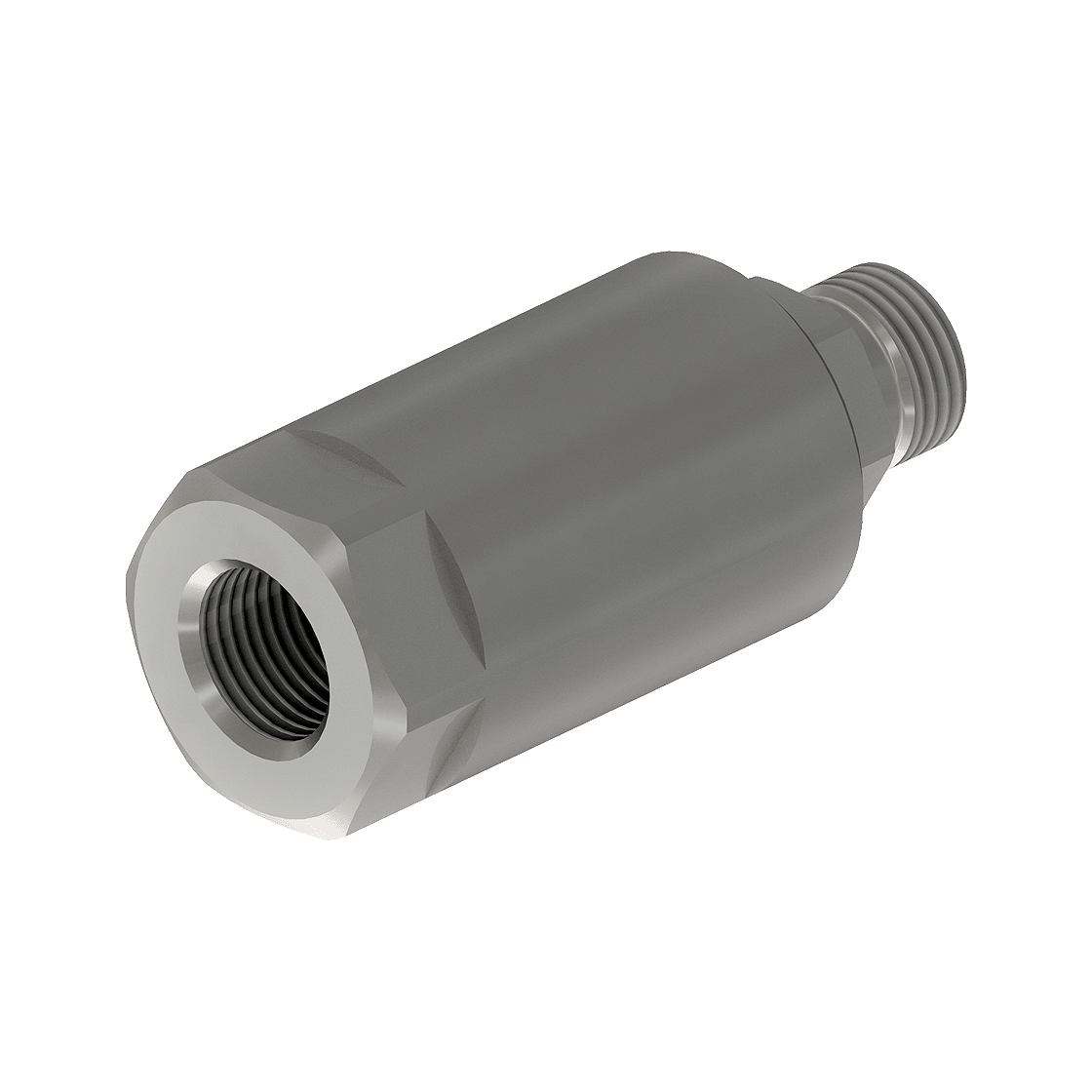

SJ HD - HEAVY DUTY

giunti girevoli per macchine sollevamento

Juntas giratorias / a 90°

Los racores giratorios de la serie SJ HD están diseñados para aplicaciones hidráulicas donde es necesario gestionar movimientos rotativos en condiciones exigentes, reduciendo torsiones y esfuerzos en las tuberías. Son especialmente adecuados para maquinaria agrícola, equipos de movimiento de tierras y sistemas dinámicos de alta exigencia.

Fabricados en acero al carbono de alta resistencia y diseñados para trabajar hasta PN400, los SJ HD garantizan fiabilidad incluso bajo cargas elevadas. La configuración heavy-duty permite una mejor gestión de las cargas radiales, aumentando la estabilidad durante el funcionamiento.

Las conexiones BSP y UNF/SAE permiten una integración estandarizada en sistemas hidráulicos. El diseño en línea y la estructura reforzada aseguran una rotación controlada y una mayor vida útil del componente.

Ficha técnica

Acero al carbono
Tipo JUNTAS GIRATORIAS / en línea
Dimensiones de DN13 a DN32
Rosca BSP - UNF/SAE (a petición)
Presión hasta PN400
Temperatura range de -20°C hasta +80°C
pdf ( 1.55 MB )
swivel joints \ at 90°
IN LINE FROM 1/2” TO 1”
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NSJ2G030001 SJ10HD IN LINE 1/2 BSP G 1/2 92 36 68 40 95 10 50 40
NSJ2G040001 SJ10HD IN LINE 3/4 BSP G 3/4 120 45 89 50 150 14 50 35
NSJ2G050001 SJ10HD IN LINE 1 BSP G 1 122 50 90 55 215 20 45 35

SJ HD

DATASHEET
pdf ( 1.55 MB )
