Bloque de válvulas de seguridad para la industria siderúrgica

SAFETY VALVE

Manual y con solenoide

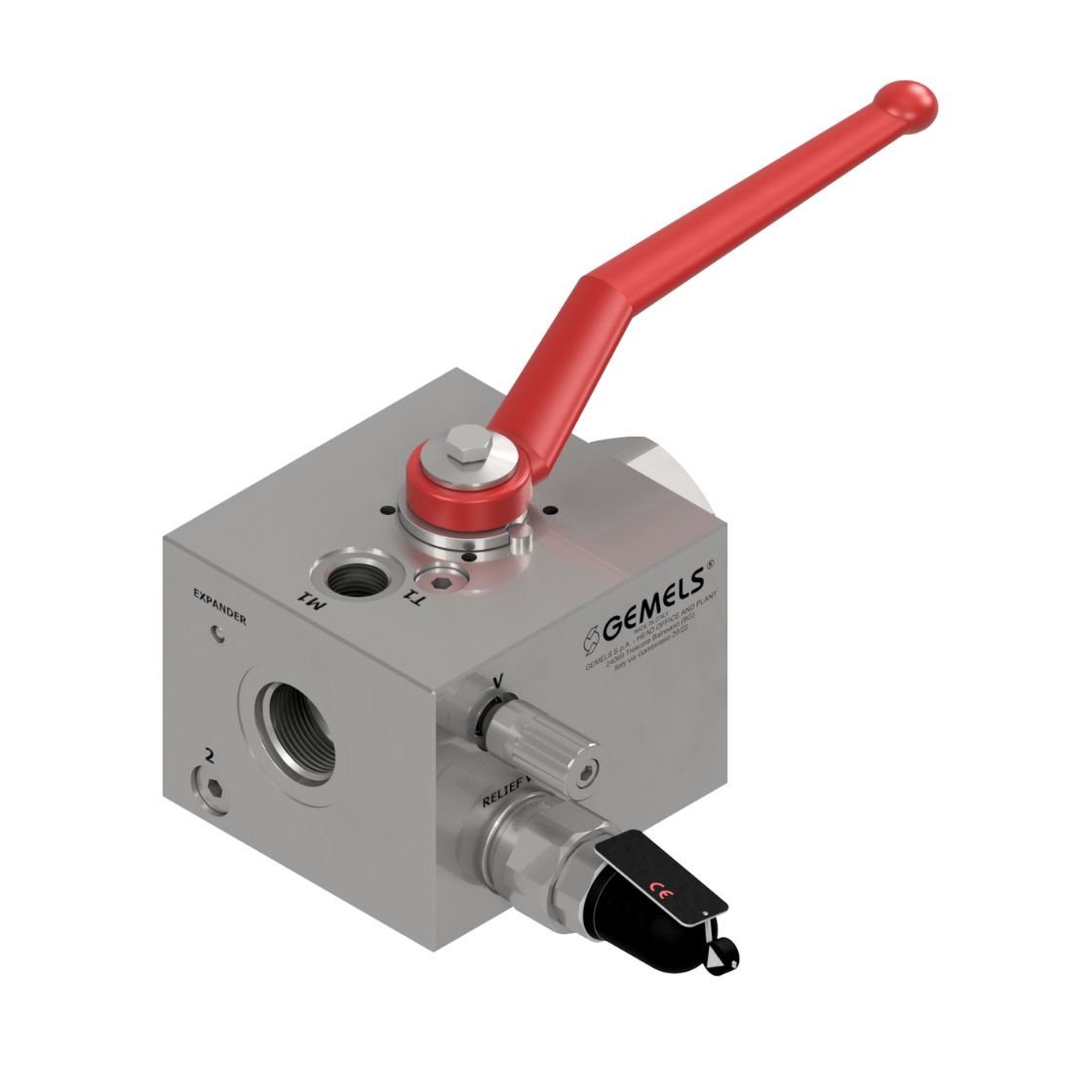

La válvula de seguridad es un bloque hidráulico de aislamiento y drenaje con funciones de seguridad diseñado para acumuladores hidráulicos. El bloque consta de al menos tres componentes básicos.

  1. El principal es una válvula de bola (BV), encargada de interceptar y aislar el acumulador del sistema hidráulico.
  2. El componente de seguridad es una válvula de seguridad automática (DBV), preajustada a la presión requerida.
  3. El sistema de drenaje manual se acciona mediante una válvula de aguja (V), que permite drenar el fluido.
  4. Un componente opcional es la electroválvula (SV), que permite el drenaje remoto del fluido.

Todos los modelos están equipados con una válvula de seguridad de accionamiento directo, que drena el fluido en caso de aumento anormal de la presión. Como componente de seguridad, está certificada, calibrada y cuenta con el marcado CE de conformidad con la Directiva Europea de Equipos a Presión (PED) 2014/68/UE.

Por motivos de seguridad, es esencial instalar el bloque de válvulas de seguridad lo más cerca posible de los acumuladores. La válvula de seguridad cumple plenamente todos los requisitos de seguridad establecidos en el anexo I de la Directiva PED 2014/68/UE.

Características Generales

  • Temperatura: -20°C + 90°C
  • Rosca: BSP, NPT, SAE J1926
  • Material: acero al carbono fosfatado
  • Rango de viscosidad del fluido: 10 – 40cSt
  • Disponible con alimentación de electroválvula: 24VDC, 105VDC, 110V, 220V, P=18W
pdf ( 1.72 MB )
Detalles técnicos
SAFETY VALVE MANUAL AND SOLENOID OPERATED
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
PG00305 10 42 59 117 99 125 193 110 117 10 G3/8 137 M33×2 9 G1/2
PG00331 10 42 59 117 99 125 193 110 117 10 N3/8 137 M33×2 9 N1/2
PG00332 10 42 59 117 99 125 193 110 117 10 SAE6 9/16-18 UNF 137 M33×2 9 SAE8 3/4-16 UNF
PG00306 20 42 74 144 119 108 182 200 121 20 G1 157 M33×2 14 G1/2
PG00333 20 42 74 144 119 108 182 200 121 20 N1 157 M33×2 14 N1/2
PG00334 20 42 74 144 119 108 182 200 121 20 SAE16 1-5/16-12 UNF 157 M33×2 14 SAE8 3/4-16 UNF
PG00351 25 42 87 152 129 119 187.5 200 132 25 G1 168 M33×2 14 G1/2
PG00352 25 42 87 152 129 119 187.5 200 132 25 N1 168 M33×2 14 N1/2
PG00353 25 42 87 152 129 119 187.5 200 132 25 SAE16 1-5/16-12 UNF 168 M33×2 14 SAE8 3/4-16 UNF
PG00307 32 42 99 158 129 119 187.5 200 165.5 32 G1 1/2 189 M33×2 17 G1/2
PG00335 32 42 99 158 129 119 187.5 200 165.5 32 N1 1/2 189 M33×2 17 N1/2
PG00336 32 42 99 158 129 119 187.5 200 165.5 32 SAE24 1-7/8-12 UNF 189 M33×2 17 SAE8 3/4-16 UNF
SAFETY VALVE MANUAL OPERATED
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
PG00296 10 42 59 117 99 125 193 110 108 10 G3/8 75 M33×2 9 G1/2
PG00325 10 42 59 117 99 125 193 110 108 10 N3/8 75 M33×2 9 N1/2
PG00326 10 42 59 117 99 125 193 110 108 10 SAE6 9/16-18 UNF 75 M33×2 9 SAE8 3/4-16 UNF
PG00297 20 42 74 144 119 108 182 200 121 20 G1 95 M33×2 14 G1/2
PG00327 20 42 74 144 119 108 182 200 121 20 N1 95 M33×2 14 N1/2
PG00328 20 42 74 144 119 108 182 200 121 20 SAE16 1-5/16-12 UNF 95 M33×2 14 SAE8 3/4-16 UNF
PG00344 25 42 87 152 129 119 187.5 200 132 25 G1 106 M33×2 14 G1/2
PG00350 25 42 87 152 129 119 187.5 200 132 25 N1 106 M33×2 14 N1/2
PG00298 32 42 99 158 129 119 187.5 200 165.5 32 G1 1/2 127 M33×2 17 G1/2
PG00329 32 42 99 158 129 119 187.5 200 165.5 32 N1 1/2 127 M33×2 17 N1/2
PG00330 32 42 99 158 129 119 187.5 200 165.5 32 SAE24 1-7/8-12 UNF 127 M33×2 17 SAE8 3/4-16 UNF
Certificaciones
valvole certificate CE
CE PED

La Directiva CE PED (Directiva sobre equipos a presión) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado de la Comunidad Europea.

Descargar: Catálogos y planos

SAFETY VALVE

DATASHEET
pdf ( 1.72 MB )
