Válvulas Personalizadas GHP para EXTINCIÓN DE INCENDIOS

GHP

valvola a sfera custom per anticendio

Válvula personalizada

Características Generales

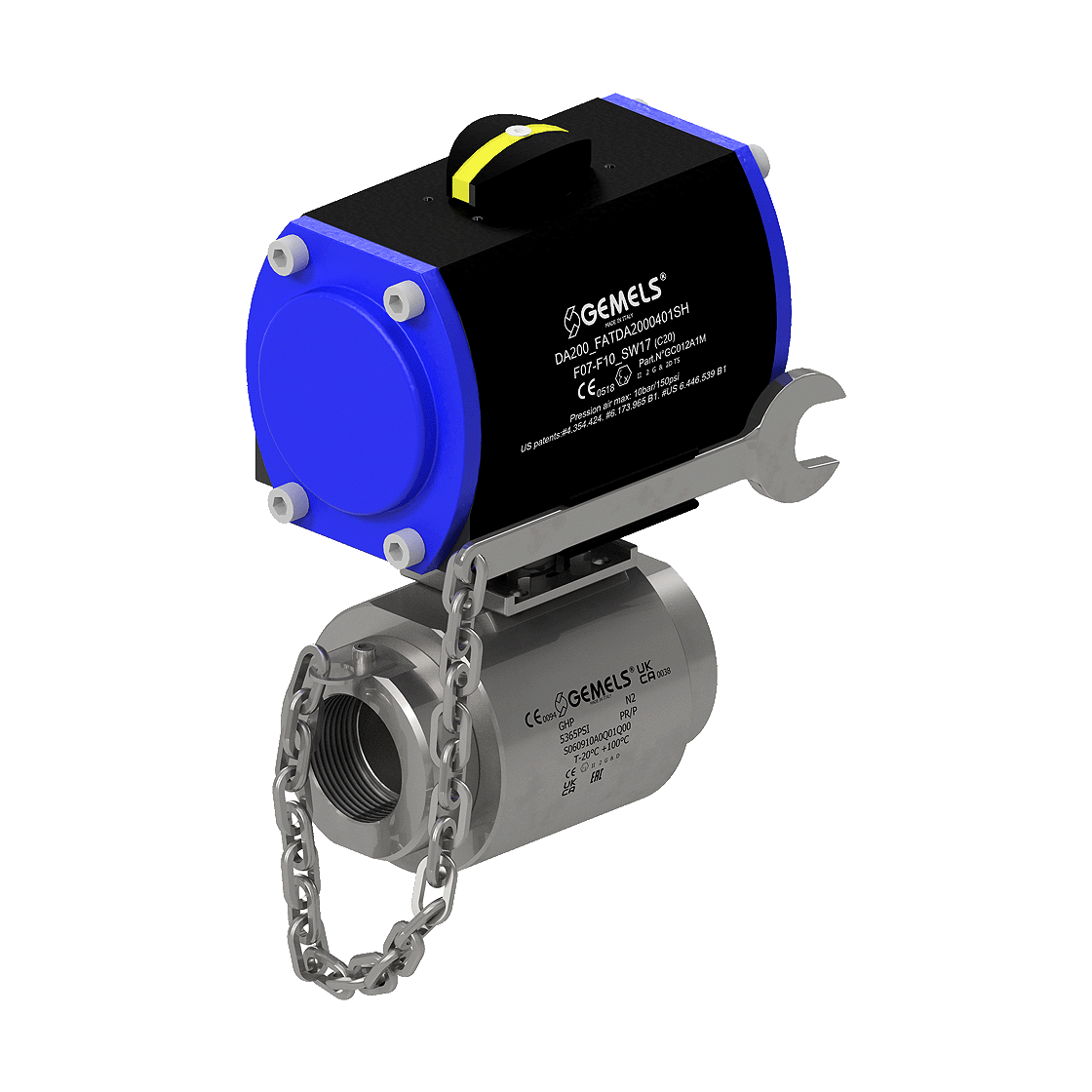

VÁLVULA DE BOLA A MEDIDA PARA EL SECTOR EXTINCIÓN DE INCENDIOS

pdf ( 447.57 KB )
Dibujo técnico
fire-fighting
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GHP G 1/2 GHP 13 53 27.5 119 38 79 150 40 55 96 190 F03 70 13 G 1/2 M5 9 36
GHP G 3/4 GHP 20 70 38.5 149 55 99 206 40 77 143 253 F05 112.5 20 G 3/4 M6 14 50
GHP G 1 GHP 25 80.5 45 168 60 105 206 40 90 143 263 F05 112.5 25 G 1 M6 14 50
GHP G 1 1/4 GHP 32 95 48.5 156 70 106 218 40 97 165 300 F05 137 32 G 1 1/4 M6 17 50
GHP G 1 1/2 GHP 40 111.5 58 166.5 75 110.5 218 40 116 165 317 F05 137 40 G 1 1/2 M6 17 50
GHP G 2 GHP 50 118.5 61.5 175 85 115 266 40 123 200 359 F05 158 49 G 2 M6 17 50
GHP G 2 1/2 GHP 65 184.5 93.5 211.5 140 131.5 266 60 187 200 425 F10 158 63 G 2 1/2 M10 24 102
GHP G 3 GHP 80 200 102 239 140 162.5 358 60 204 248 508 F10 198 74 G 3 M10 24 102
GHP G 4 GHP 100 236 120 295.5 170 219 358 60 240 248 544 F10 198 95 G 4 M10 24 102
Descargar: Catálogos y planos

CUSTOMIZED LEAN SOLUTION

DATASHEET
pdf ( 447.57 KB )
