Hidráulica NV

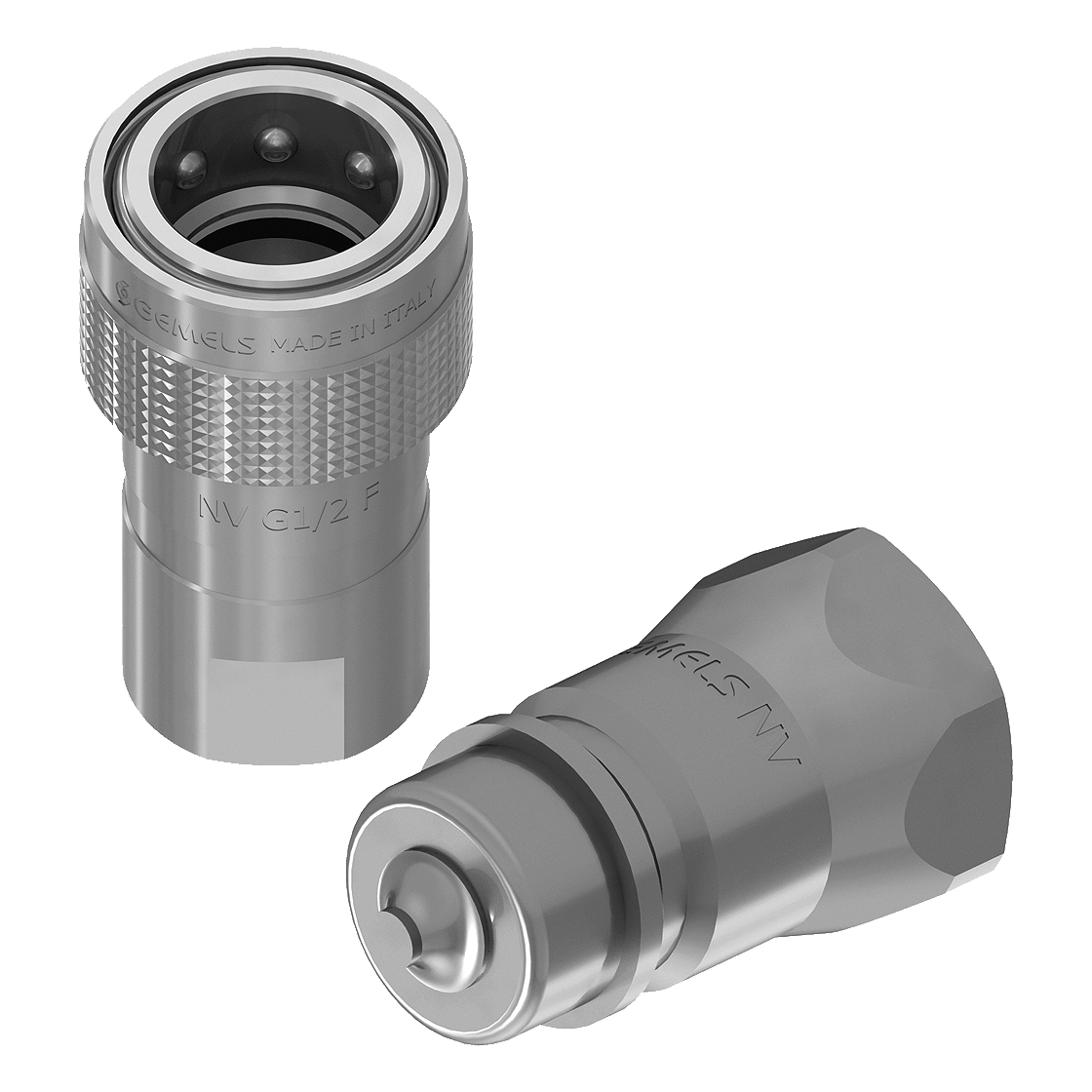

ISO 5675 SERIE NV CON POPPET

innesti rapidi serie NV per agricoltura

ISO 5675

Ficha técnica

Acero al carbono
Tipo Enchufes rápidos
Dimensiones de DN6 a DN25
Presión hasta PN350

Características Generales

CAPS disponibles en colores: amarillo, rojo, azul, verde

Detalles técnicos
FEMALE THREAD ISO 1179-1 BSPP WITH POPPET_1
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NC09G010000 QC NV G 1/4 MALE 6.3 35 36 19 14.2 G 1/4 0.043
NC10G010000 QC NV G 1/4 FEMALE 6.3 35 27.6 55.5 22 G 1/4 0.128
NC09G020000 QC NV G 3/8 MALE 10 35 40 24 19 G 3/8 0.075
NC10G020000 QC NV G 3/8 FEMALE 10 35 34 60.5 24 G 3/8 0.2
NC09G030000 QC NV G 1/2 MALE 12.5 35 46 27 20.5 G 1/2 0.085
NC10G030000 QC NV G 1/2 FEMALE 12.5 35 38 68 27 G 1/2 0.27
NC09G040000 QC NV G 3/4 MALE 20 25 53.5 34 28 G 3/4 0.174
NC10G040000 QC NV G 3/4 FEMALE 20 25 48.2 82.5 34 G 3/4 0.515
NC09G050000 QC NV G 1 MALE 25 25 64 41 31.3 G 1 0.258
NC10G050000 QC NV G 1 FEMALE 25 25 56.2 97.5 41 G 1 0.936
disegno tecnico Gemels
FEMALE THREAD ASME B1.20.1 NPT WITH POPPET
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NC09N010000 QC NV N 1/4 MALE 6.3 35 36 19 14.2 NPT 1/4 0.044
NC10N010000 QC NV N 1/4 FEMALE 6.3 35 27.6 55.5 22 NPT 1/4 0.13
NC09N020000 QC NV N 3/8 MALE 10 35 40 24 19 NPT 3/8 0.08
NC10N020000 QC NV N 3/8 FEMALE 10 35 34 60.5 24 NPT 3/8 0.2
NC09N030000 QC NV N 1/2 MALE 12.5 35 46 27 20.5 NPT 1/2 0.09
NC10N030000 QC NV N 1/2 FEMALE 12.5 35 38 68 27 NPT 1/2 0.27
NC09N040000 QC NV N 3/4 MALE 20 25 53.5 34 28 NPT 3/4 0.09
NC10N040000 QC NV N 3/4 FEMALE 20 25 48.2 82.5 34 NPT 3/4 0.29
NC09N050000 QC NV N 1 MALE 25 25 64 41 31.3 NPT 1 0.1
NC10N050000 QC NV N 1 FEMALE 25 25 56.2 97.5 41 NPT 1 0.3
disegno tecnico Gemels
Descargar: Catálogos y planos

QUICK COUPLINGS NV

DATASHEET
