Hidráulica N

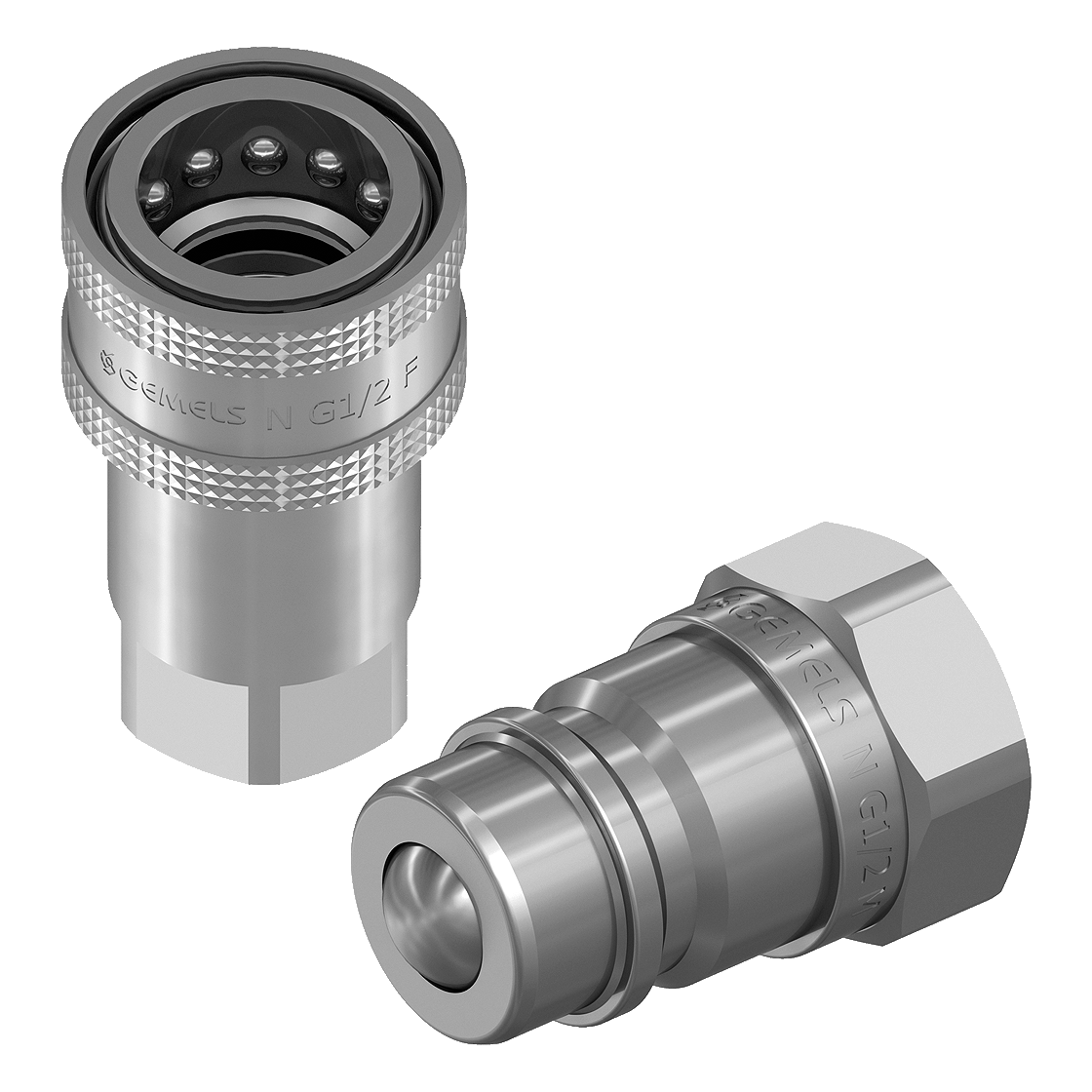

ISO 5675 SERIE N CON BOLA

innesti rapidi serie N per agricoltura

ISO 5675

Ficha técnica

Acero al carbono
Tipo Enchufes rápidos
Dimensiones de DN6 a DN25
Presión hasta PN350

Características Generales

CAPS disponibles en colores: amarillo, rojo, azul, verde

pdf ( 4.97 MB )
Detalles técnicos
quick coupling
FEMALE THREAD ISO 1179-1 BSPP WITH BALL
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NC07G010000 QC N G 1/4 MALE 6.3 35 36 19 14.2 G 1/4 0.04
NC08G010000 QC N G 1/4 FEMALE 6.3 35 27.6 53.5 19 G 1/4 0.11
NC07G020000 QC N G 3/8 MALE 10 28 40 24 19 G 3/8 0.08
NC08G020000 QC N G 3/8 FEMALE 10 28 34 63 24 G 3/8 0.2
NC07G030000 QC N G 1/2 MALE 12.5 28 43.5 27 20.5 G 1/2 0.09
NC08G030000 QC N G 1/2 FEMALE 12.5 28 38.6 66.3 27 G 1/2 0.27
NC07G040000 QC N G 3/4MALE 20 20 53.5 34 28 G 3/4 0.182
NC08G040000 QC N G 3/4 FEMALE 20 20 48.2 82.5 34 G 3/4 0.515
NC07G050000 QC N G 1 MALE 25 20 63 41 31.3 G 1 0.246
NC08G050000 QC N G 1 FEMALE 25 20 56 96.5 41 G 1 0.817
disegno tecnico Gemels
FEMALE THREAD ASME B1.20.1 NPT WITH BALL
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NC07N010000 QC N N 1/4 MALE 6.3 35 36 19 14.2 NPT 1/4 0.04
NC08N010000 QC N N 1/4 FEMALE 6.3 35 27.6 53.5 19 NPT 1/4 0.11
NC07N020000 QC N N 3/8 MALE 10 28 40 24 19 NPT 3/8 0.08
NC08N020000 QC N N 3/8 FEMALE 10 28 34 63 24 NPT 3/8 0.2
NC07N030000 QC N N 1/2 MALE 12.5 28 43.5 27 20.5 NPT 1/2 0.09
NC08N030000 QC N N 1/2 FEMALE 12.5 28 38.6 66.3 27 NPT 1/2 0.27
NC07N040000 QC N N 3/4 MALE 20 20 53.5 34 28 NPT 3/4 0.09
NC08N040000 QC N N 3/4 FEMALE 20 20 48.2 82.5 34 NPT 3/4 0.27
NC07N050000 QC N N 1 MALE 25 20 63 41 31.3 NPT 1 0.09
NC08N050000 QC N N 1 FEMALE 25 20 56 96.5 41 NPT 1 0.27
disegno tecnico Gemels
Descargar: Catálogos y planos

QUICK COUPLINGS N

DATASHEET
pdf ( 4.97 MB )
