ENCHUFES RÁPIDOS PARA AGRICULTURA

ISO 7241/A CON VÁLVULA DE ÁNIMA

Innesti rapidi per macchine sollevamento - Gemels

ISO 7241/A

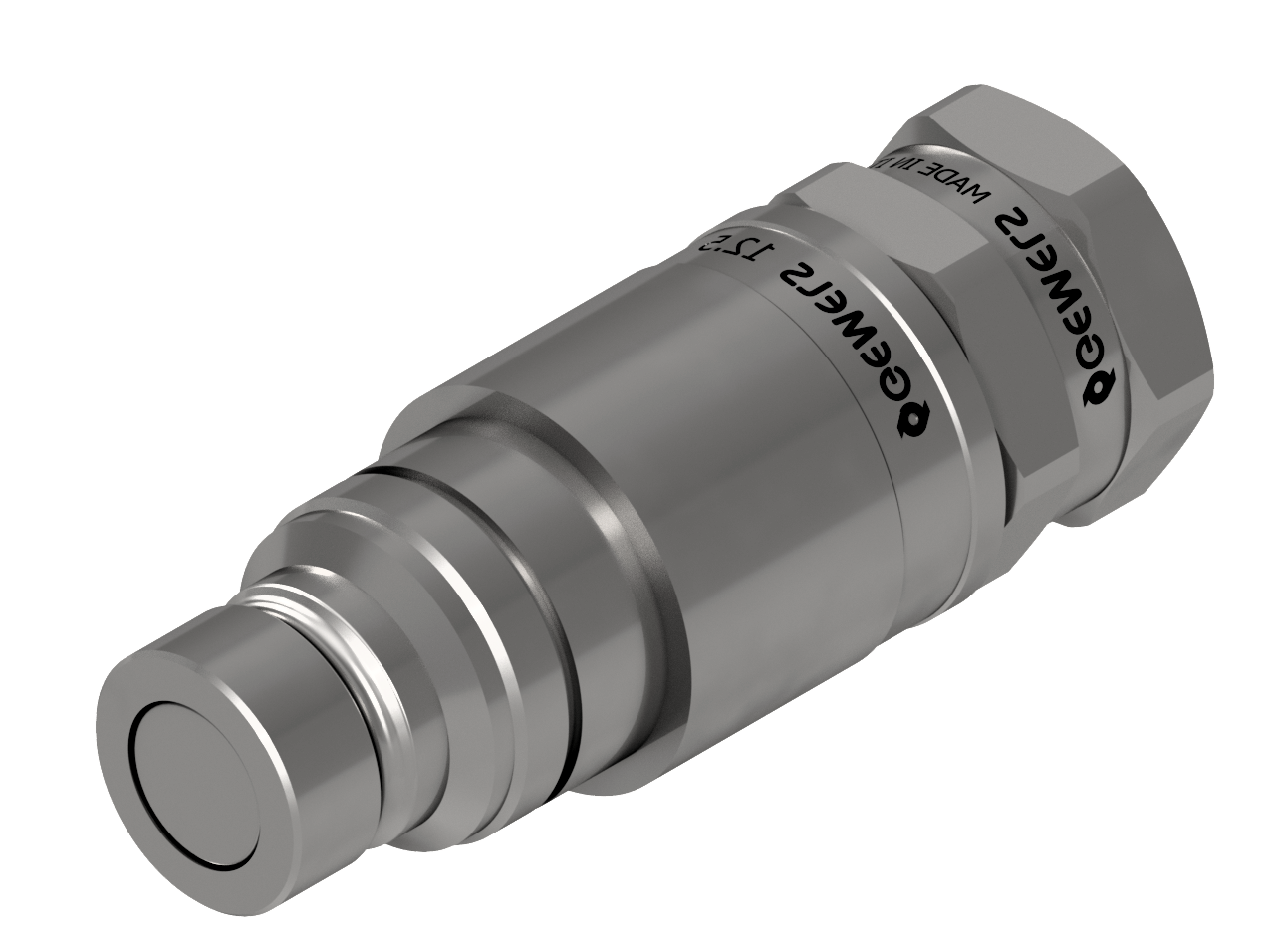

El producto GEMELS MGW‑AP es un enchufe rápido de cara plana para montaje en placa diseñado para proporcionar conexiones y desconexiones rápidas y seguras en máquinas de elevación y equipos pesados. Fabricado en acero al carbono, con tamaños de DN10 a DN25 y presión de hasta PN420, MGW‑AP asegura fiabilidad, durabilidad y alto rendimiento en entornos de trabajo exigentes. Ideal para aplicaciones en sistemas hidráulicos industriales, máquinas de elevación y equipos pesados, minimiza las pérdidas de fluido y facilita el mantenimiento y la instalación, ofreciendo una solución versátil para los sectores industrial y mecánico.

Ficha técnica

Acero al carbono
Tipo Enchufes rápidos
Dimensiones de DN10 a DN25
Presión hasta PN420
pdf ( 231.74 KB )
innesti rapidi per montaggio piastra
FEMALE THREAD ISO 1179-1 BSPP_1
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NC35G020000 QC FFAP PLATE G 3/8 MALE 10 42 91.5 30 19.75 G 3/8 0.3
NC35G020001 QC FFAP PLATE G 1/2 MALE 10 42 95.6 30 19.75 G 1/2 0.45
NC35G030000 QC FFAP PLATE G 1/2 MALE 12.5 42 103 34 24.5 G 1/2 0.65
NC35G030001 QC FFAP PLATE G 3/4 MALE 12.5 42 106 34 24.5 G 3/4 0.7
NC35G040000 QC FFAP PLATE G 3/4 MALE 19 35 128.5 41 29.95 G 3/4 0.85
NC35G040001 QC FFAP PLATE G 1 MALE 19 35 132 41 29.95 G 1 0.9
NC35G050000 QC FFAP PLATE G 1 MALE 25 35 143 50 36 G 1 1.35
NC35G050001 QC FFAP PLATE G 1 1/4 MALE 25 35 145.7 50 36 G1 1/4 1.4
NC35G050002 QC FFAP PLATE G 1 1/2 MALE 25 35 145.7 55 36 G1 1/2 1.45
disegno tecnico Gemels
FEMALE THREAD ASME B1.20.1 NPT
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NC35N020000 QC FFAP PLATE N 3/8 MALE 10 42 93.5 30 19.75 N 3/8 0.3
NC35N020001 QC FFAP PLATE N 1/2 MALE 10 42 98.3 30 19.75 N 1/2 0.45
NC35N030000 QC FFAP PLATE N 1/2 MALE 12.5 42 103 34 24.5 N 1/2 0.65
NC35N030001 QC FFAP PLATE N 3/4 MALE 12.5 42 106 34 24.5 N 3/4 0.7
NC35N040000 QC FFAP PLATE N 3/4 MALE 19 35 128.5 41 29.95 N 3/4 0.85
NC35N040001 QC FFAP PLATE N 1 MALE 19 35 132 41 29.95 N 1 0.9
NC35N050000 QC FFAP PLATE N 1 MALE 25 35 143 50 36 N 1 1.35
NC35N050001 QC FFAP PLATE N 1 1/4 MALE 25 35 145.7 50 36 N1 1/4 1.4
NC35N050002 QC FFAP PLATE N 1 1/2 MALE 25 35 145.7 55 36 N1 1/2 1.45
disegno tecnico Gemels
FEMALE THREAD ISO 11926-1 (SAE J1926-1) ORB_1
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NC35S020000 QC FFAP PLATE SAE6 MALE 10 42 92.6 30 19.75 9/16-18 UNF 0.3
NC35S020001 QC FFAP PLATE SAE8 MALE 10 42 95.6 30 19.75 3/4-16 UNF 0.45
NC35S030000 QC FFAP PLATE SAE8 MALE 12.5 42 103 34 24.5 3/4-16 UNF 0.65
NC35S030001 QC FFAP PLATE SAE12 MALE 12.5 42 108.5 34 24.5 1-1/16-12 UNF 0.7
NC35S040000 QC FFAP PLATE SAE12 MALE 19 35 130 41 29.95 1-1/16-12 UNF 0.85
NC35S040001 QC FFAP PLATE SAE16 MALE 19 35 132 41 29.95 1 5/16-12 UNF 0.9
NC35S050000 QC FFAP PLATE SAE16 MALE 25 35 143 50 36 1 5/16-12 UNF 1.35
NC35S050001 QC FFAP PLATE SAE20 MALE 25 35 145.7 50 36 1 5/8-12 UNF 1.4
disegno tecnico Gemels

QUICK COUPLINGS MGW AP

DATASHEET
pdf ( 231.74 KB )
