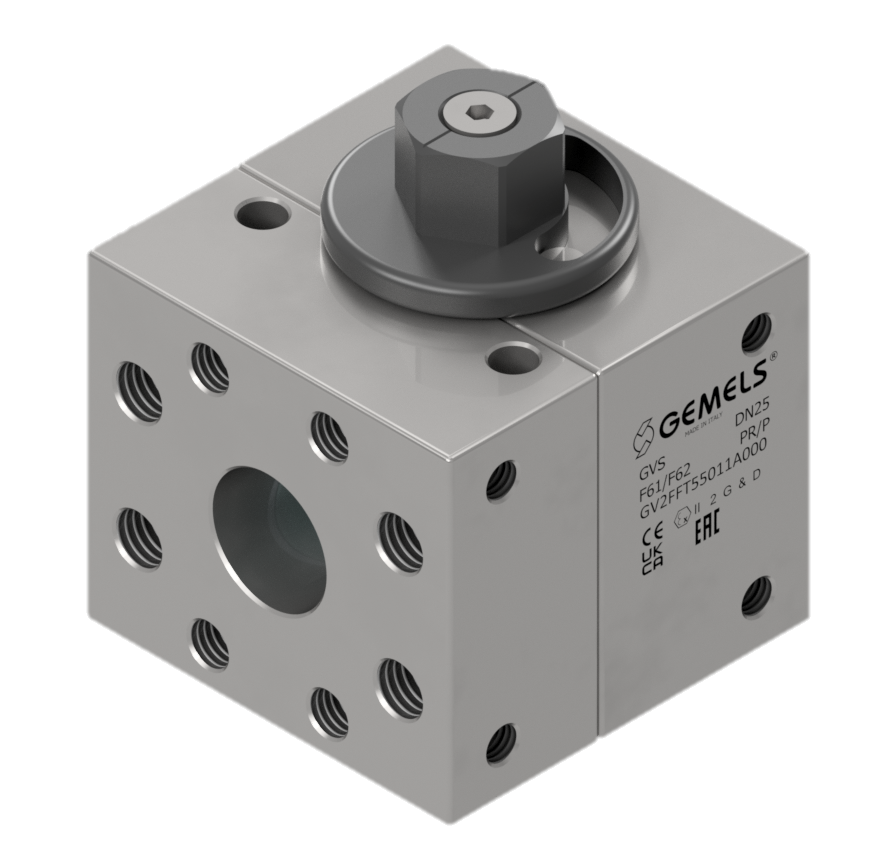

Válvula de bola para industria pesada

GVS

Ball valve for excavators and mining & drilling

2 VÍAS ALTA PRESIÓN

Las válvulas de bola de la serie GVS ofrecen una solución compacta y de alto rendimiento para aplicaciones de 2 vías de alta presión, diseñadas para su integración en maquinaria móvil, excavadoras y sistemas hidráulicos compactos. Son ideales para aplicaciones que requieren robustez, espacio reducido y fiabilidad operativa en condiciones exigentes.

Fabricadas en acero al carbono y diseñadas para trabajar hasta PN420 / S3000–S6000, las válvulas GVS garantizan resistencia mecánica y funcionamiento continuo incluso en sistemas sometidos a altas cargas. La configuración de 2 vías de alta presión permite un control directo y seguro del flujo.

El diseño compacto y la estructura optimizada para integración en circuitos hidráulicos hacen que la serie GVS sea especialmente adecuada para maquinaria de movimiento de tierras y sistemas integrados con espacio limitado.

Esta gama es ideal para aplicaciones que requieren diseño compacto, fiabilidad operativa y gestión eficiente de fluidos técnicos en sistemas móviles e industriales.

Ficha técnica

Acero al carbono
Tipo VÁLVULA DE BOLA 2 VÍAS
Dimensiones de DN13 a DN40
Rosca ISO6162-1/-2 (SAE J518)
Presión hasta PN420 / S3000-S6000
Temperatura range de -20°C a +100°C
pdf ( 904.10 KB )
valvola a sfera per industria pesante ed estrazione e minerario
POS Descripción Q.ty Acero al carbono Acero inoxidable
1 Cuerpo 1 1,0737
2 Brida 1 1,0737
3 Bola 1 1,0737
4 Vástago del pistón 1 1,0737
5 Asiento bola 2 POM
6 Enchufe 1 1,0737
7 Anillo de vástago 1 POM
8 Muelle UNl17223-1 1 1,0116
9 Muelle ball 1 1,0116
10 Vástago o-ring 1 FKM
11 Adaptador o-ring 1 FKM
12 Arandela 1 1,0737
13 Tornillo 1 DIN 7991 8.8
Válvula de bola de 2 vías
ISO6162-1/-2 (SAE J518)
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GV2FFT3G011B000 GVS 1/2 13 42 50 24.7 75 7,5 14.1 19 60,35 55 56 35 M8 13 13 17.5 38.1 M8 1,432 40.5 18.2 M8
GV2FFT4G011B000 GVS 3/4 20 42 65 33,4 78,7 8,5 18.5 24 83,5 65 65 48 M8 20 20 22.2 47.6 M10 2.5 50.8 23.8 M10
GV2FFT5G011B000 GVS 1 25 42 70 34.5 90,6 9 18.5 24 88.5 74 72,6 52 M10 25 25 26.2 52.4 M10 3.151 57.2 27.8 M12
GV2FFR6G011B000 GVS 1 1/4 32 42 90 43,5 88,4 10 18.5 24 108,5 85 70 70 M10 32 25 4.55 66.7 31.8 M12
GV2FFR0G011B000 GVS 1 1/2 40 42 100 53.5 100 8 18.5 30 118.5 100 87 84 M8 40 32 35.7 69.9 M12 6.628 79.4 36.5
valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certificación CE ATEX (ATmósfera EXplosiva) regula los equipos destinados a ser utilizados en zonas peligrosas en el mercado de la Comunidad Europea.

valvole certificate CE
CE PED

La Directiva CE PED (Directiva sobre equipos a presión) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado de la Comunidad Europea.

valvole certificate EAC EurAsian Conformity
EAC

Los certificados y declaraciones de conformidad EAC (EurAsian Conformity) acreditan la conformidad de los productos que han sido considerados y evaluados conforme a los reglamentos técnicos de la Unión Aduanera Euroasiática, con especial referencia a los equipos a presión, los equipos para atmósferas explosivas y la maquinaria.

certificazione UKCA
UKCA

La certificación UKCA PER (UK Conformity Assessed Pressure Equipment Regulation) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado británico.

GVS

DATASHEET
pdf ( 904.10 KB )
