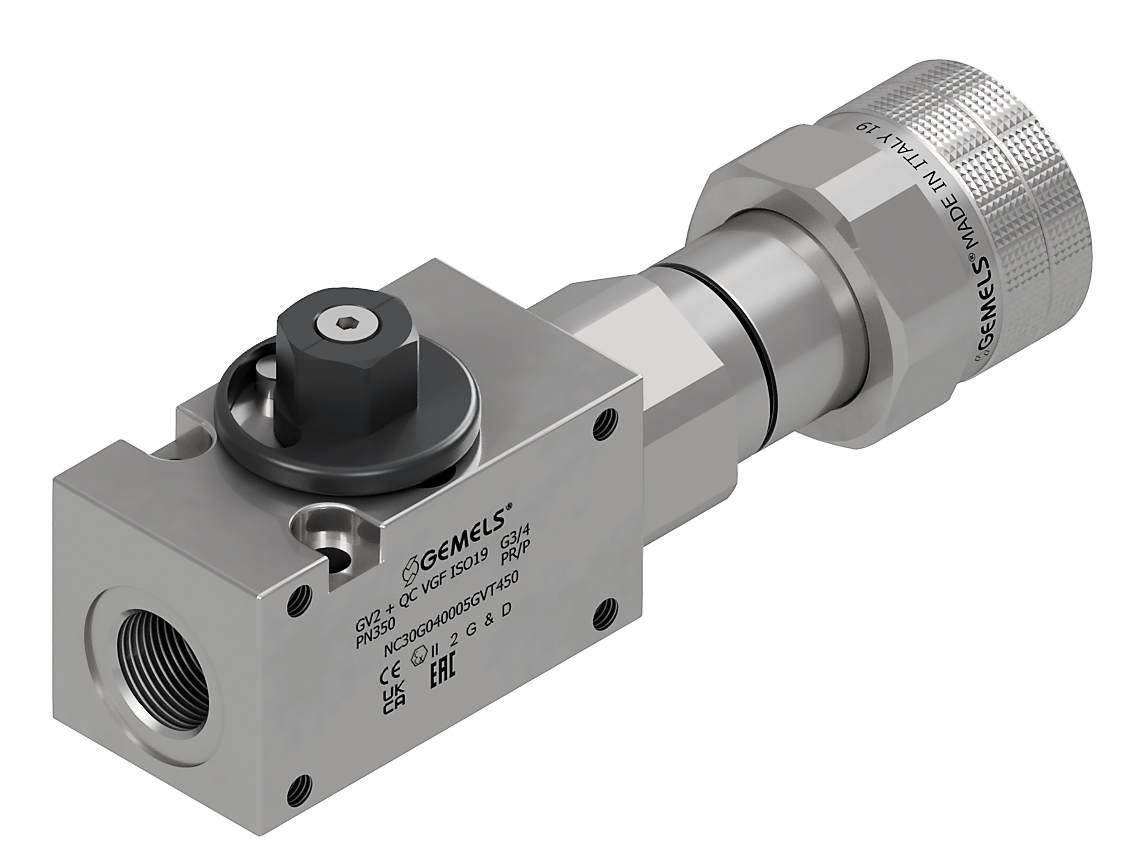

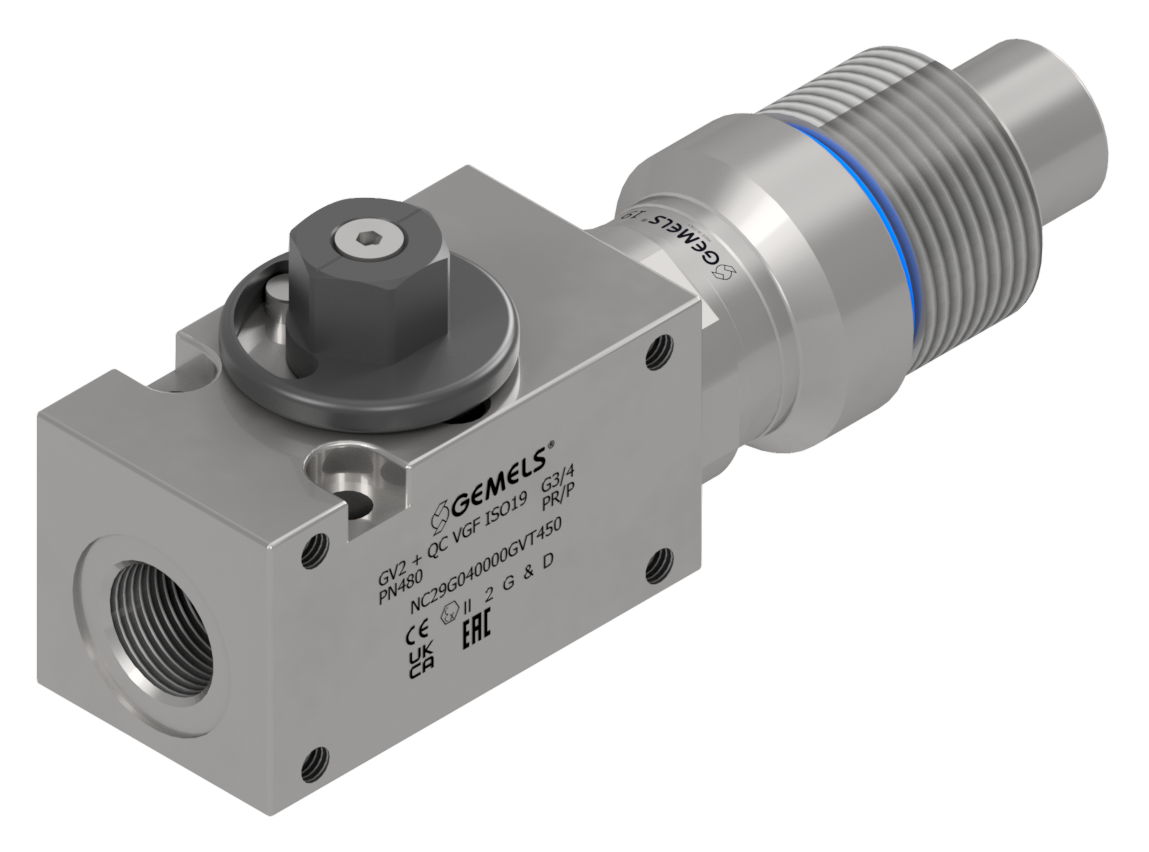

VÁLVULA DE BOLA CON ENCHUFES RÁPIDOS INTEGRADO

GV2 + VGF

Ball valve with integrated quick coupling

Solución patentada - Para industria pesada, extracción y minero y máquinas de elevación

Las válvulas de bola GV2 con enchufe rápido VGF de cara plana ISO 16028 integrado representan una solución patentada Gemels para aplicaciones hidráulicas de alta presión en los sectores movimiento de tierras, industria pesada y maquinaria agrícola profesional. Esta configuración combina una válvula de bola de 2 vías GV2 con un enchufe rápido flat face VGF, garantizando conexiones seguras, limpias y sin fugas en una solución compacta. La tecnología ISO 16028 reduce el riesgo de contaminación en los circuitos hidráulicos y mejora la eficiencia operativa. Ideales para excavadoras y equipos heavy-duty.

Ficha técnica

Acero al carbono
Tipo GV 2 +QC VGF
Dimensiones de DN10 a DN32
Presión hasta PN500
pdf ( 585.88 KB )
Válvula de bola con enchufe rápido integrado
DIN/ISO 228 BSP + QC VGF FLAT FACE SCREW
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GV2 G 3/8 + VGF MALE GV2 + QC VGF 10 50 43 20.4 153 70 19.75 14.1 19 57.1 37 60.9 10 G 3/8 10.5 6.25 6.5 16 9 54 24 6.6 0.919
GV2 G 3/8 + VGF FEMALE GV2 + QC VGF 10 50 43 38.6 20.4 133.5 70 14.1 19 57.1 37 60.9 10 G 3/8 10.5 6.25 6.5 16 9 54 24 6.6 0.919
GV2 G 1/2+ VGF MALE GV2 + QC VGF 13 50 45 21.7 169.5 80 24.5 14.1 19 59.1 45 62.9 13 G 1/2 10.5 6.25 6.5 23 9 57 32 6.6 1.307
GV2 G 1/2+ VGF FEMALE GV2 + QC VGF 13 50 45 46 21.7 148 80 14.1 19 59.1 45 62.9 13 G 1/2 10.5 6.25 6.5 23 9 57 32 6.6 1.307
GV2 G 3/4+ VGF MALE GV2 + QC VGF 20 50 55 23.4 208 101 29.95 18.5 24 73.5 55 78 20 G 3/4 13.5 9 7.5 25.5 14 75.5 40 8 2.424
GV2 G 3/4+ VGF FEMALE GV2 + QC VGF 20 50 55 56 23.4 181.9 101 18.5 24 73.5 55 78 20 G 3/4 13.5 9 7.5 25.5 14 75.5 40 8 2.424
GV2 G 1+ VGF MALE GV2 + QC VGF 25 50 65 29.5 212 105 36 18.5 24 83.5 65 88 25 G 1 13.5 9 8.5 27.5 14 77.5 48 8 3.446
GV2 G 1+ VGF FEMALE GV2 + QC VGF 25 50 65 68.7 29.5 186 105 18.5 24 83.5 65 88 25 G 1 13.5 9 8.5 27.5 14 77.5 48 8 3.446
GV2 G 1 1/4 R+ VGF MALE GV2 + QC VGF 25 50 65 29.5 212 105 36 18.5 24 83.5 65 88 25 G 1 1/4 R 13.5 9 8.5 27.5 14 77.5 48 8 3.265
GV2 G 1 1/4 R+ VGF FEMALE GV2 + QC VGF 25 50 65 68.7 29.5 186 105 18.5 24 83.5 65 88 25 G 1 1/4 R 13.5 9 8.5 27.5 14 77.5 48 8 3.265
GV2 G 1 1/4+ VGF MALE GV2 + QC VGF 32 50 80 33.5 212 105 36 18.5 30 98.5 80 104 32 G 1 1/4 13.5 9 10 24.5 17 80.5 60 8 4.991
GV2 G 1 1/4+VGF FEMALE GV2 + QC VGF 32 50 80 68.7 33.5 186 105 18.5 30 98.5 80 104 32 G 1 1/4 13.5 9 10 24.5 17 80.5 60 8 4.991
disegno tecnico Gemels
ANSI/ASME B1.20.1 NPT + QC VGF FLAT FACE SCREW
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GV2 N 3/8 + VGF MALE GV2 + QC VGF 10 50 43 20.4 153 70 19.75 14.1 19 57.1 37 60.9 10 N 3/8 10.5 6.25 6.5 16 9 54 24 6.6 0.919
GV2 N 3/8 + VGF FEMALE GV2 + QC VGF 10 50 43 38.6 20.4 133.5 70 14.1 19 57.1 37 60.9 10 N 3/8 10.5 6.25 6.5 16 9 54 24 6.6 0.919
GV2 N 1/2+ VGF MALE GV2 + QC VGF 13 50 45 21.7 169.5 80 24.5 14.1 19 59.1 45 62.9 13 N 1/2 10.5 6.25 6.5 23 9 57 32 6.6 1.307
GV2 N 1/2+ VGF FEMALE GV2 + QC VGF 13 50 45 46 21.7 148 80 14.1 19 59.1 45 62.9 13 N 1/2 10.5 6.25 6.5 23 9 57 32 6.6 1.307
GV2 N 3/4+ VGF MALE GV2 + QC VGF 20 50 55 23.4 208 101 29.95 18.5 24 73.5 55 78 20 N 3/4 13.5 9 7.5 25.5 14 75.5 40 8 2.424
GV2 N 3/4+ VGF FEMALE GV2 + QC VGF 20 50 55 56 23.4 181.9 101 18.5 24 73.5 55 78 20 N3/4 13.5 9 7.5 25.5 14 75.5 40 8 2.424
GV2 N 1+ VGF MALE GV2 + QC VGF 25 50 65 29.5 212 105 36 18.5 24 83.5 65 88 25 N1 13.5 9 8.5 27.5 14 77.5 48 8 3.446
GV2 N 1+ VGF FEMALE GV2 + QC VGF 25 50 65 68.7 29.5 186 105 18.5 24 83.5 65 88 25 N 1 13.5 9 8.5 27.5 14 77.5 48 8 3.446
GV2 N 1 1/4 R+ VGF MALE GV2 + QC VGF 25 50 65 29.5 212 105 36 18.5 24 83.5 65 88 25 N 1 1/4 R 13.5 9 8.5 27.5 14 77.5 48 8 3.265
GV2 N 1 1/4 R+ VGF FEMALE GV2 + QC VGF 25 50 65 68.7 29.5 186 105 18.5 24 83.5 65 88 25 N 1 1/4 R 13.5 9 8.5 27.5 14 77.5 48 8 3.265
GV2 N 1 1/4+ VGF MALE GV2 + QC VGF 32 50 80 33.5 212 105 36 18.5 30 98.5 80 104 32 N 1 1/4 13.5 9 10 24.5 17 80.5 60 8 4.991
GV2 N 1 1/4+VGF FEMALE GV2 + QC VGF 32 50 80 68.7 33.5 186 105 18.5 30 98.5 80 104 32 N 1 1/4 13.5 9 10 24.5 17 80.5 60 8 4.991
disegno tecnico Gemels
SAE J1926-1 + QC VGF FLAT FACE SCREW
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GV2 SAE6 + VGF MALE GV2 + QC VGF 10 50 43 20.4 153 70 19.75 14.1 19 57.1 37 60.9 10 SAE6 10.5 6.25 6.5 16 9 54 24 6.6 0.919
GV2 SAE6 + VGF FEMALE GV2 + QC VGF 10 50 43 38.6 20.4 133.5 70 14.1 19 57.1 37 60.9 10 SAE6 10.5 6.25 6.5 16 9 54 24 6.6 0.919
GV2 SAE8+ VGF MALE GV2 + QC VGF 13 50 45 21.7 169.5 80 24.5 14.1 19 59.1 45 62.9 13 SAE8 10.5 6.25 6.5 23 9 57 32 6.6 1.307
GV2 SAE8+ VGF FEMALE GV2 + QC VGF 13 50 45 46 21.7 148 80 14.1 19 59.1 45 62.9 13 SAE8 10.5 6.25 6.5 23 9 57 32 6.6 1.307
GV2 SAE12+ VGF MALE GV2 + QC VGF 20 50 55 23.4 208 101 29.95 18.5 24 73.5 55 78 20 SAE12 13.5 9 7.5 25.5 14 75.5 40 8 2.424
GV2 SAE12+ VGF FEMALE GV2 + QC VGF 20 50 55 56 23.4 181.9 101 18.5 24 73.5 55 78 20 SAE12 13.5 9 7.5 25.5 14 75.5 40 8 2.424
GV2 SAE16+ VGF MALE GV2 + QC VGF 25 50 65 29.5 212 105 36 18.5 24 83.5 65 88 25 SAE16 13.5 9 8.5 27.5 14 77.5 48 8 3.446
GV2 SAE16+ VGF FEMALE GV2 + QC VGF 25 50 65 68.7 29.5 186 105 18.5 24 83.5 65 88 25 SAE16 13.5 9 8.5 27.5 14 77.5 48 8 3.446
GV2 SAE20 R+ VGF MALE GV2 + QC VGF 25 50 65 29.5 212 105 36 18.5 24 83.5 65 88 25 SAE20 R 13.5 9 8.5 27.5 14 77.5 48 8 3.265
GV2 SAE20 R+ VGF FEMALE GV2 + QC VGF 25 50 65 68.7 29.5 186 105 18.5 24 83.5 65 88 25 SAE 20 R 13.5 9 8.5 27.5 14 77.5 48 8 3.265
GV2 SAE20+ VGF MALE GV2 + QC VGF 32 50 80 33.5 212 105 36 18.5 30 98.5 80 104 32 SAE20 13.5 9 10 24.5 17 80.5 60 8 4.991
GV2 SAE20+VGF FEMALE GV2 + QC VGF 32 50 80 68.7 33.5 186 105 18.5 30 98.5 80 104 32 SAE20 13.5 9 10 24.5 17 80.5 60 8 4.991
disegno tecnico Gemels

GV2 + VGF

DATASHEET
pdf ( 585.88 KB )
