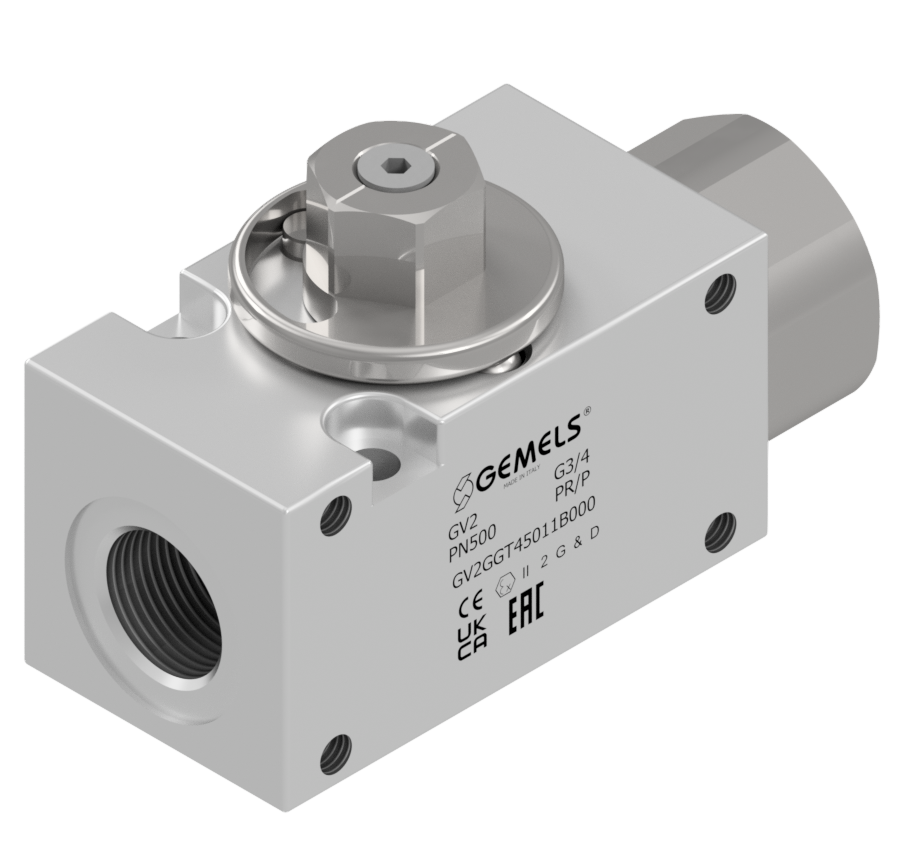

Válvula de bola para excavadoras

GV2

Valvole a sfera per escavatori

2 VÍAS ALTA PRESIÓN

Las válvulas de bola de la serie GV2 ofrecen una solución compacta y de alto rendimiento para aplicaciones de 2 vías de alta presión, diseñadas para sistemas hidráulicos, maquinaria de movimiento de tierras, excavadoras y aplicaciones de minería. Son ideales para instalaciones en línea donde se requieren fiabilidad, resistencia y continuidad operativa.

Fabricadas en acero al carbono y diseñadas para trabajar hasta PN500 / S6000, las válvulas GV2 garantizan alto rendimiento incluso en condiciones de trabajo exigentes. La configuración de 2 vías de alta presión permite un control directo y seguro del flujo en los circuitos hidráulicos.

El diseño lineal del cuerpo, caracterizado por un diseño patentado, facilita su integración en tuberías y líneas hidráulicas, ofreciendo una solución optimizada para aplicaciones móviles donde la compacidad y la robustez son esenciales.

Esta gama es ideal para aplicaciones que requieren alta presión, fiabilidad operativa y soluciones de ingeniería avanzadas para la gestión de fluidos.

Ficha técnica

Acero al carbono
Tipo VÁLVULA DE BOLA DE 2 VÍAS
Dimensiones de DN10 a DN32
Rosca BSP-NPT-SAE / ISO6162-1
Presión hasta PN500/S6000
Temperatura range de -20°C hasta +100°C

Características Generales

PLACAS DE MONTAJE LATERALES Y DE BAJA SOLDADURA DISPONIBLES

Ver accesorios
pdf ( 1.00 MB )
valvola a sfera per industria pesante ed estrazione minerario
POS Descripción Q.ty Acero al carbono Acero inoxidable
1 Cuerpo 1 1,0737
2 Adaptador 1 1,0737
3 Bola 1 1,0737
4 Vástago del pistón 1 1,0737
5 Asiento bola 2 POM
6 Enchufe 1 1,0737
7 Anillo de vástago 1 POM
8 Muelle UNl17223-1 1 1,0116
9 Bola de muelle 1 1,0116
10 Vástago o-ring 1 FKM
11 Adaptador o-ring 1 FKM
12 Adaptador o-ring 1 FKM
13 Arandela 1 1,0737
14 Tornillo 1 DIN 7991 8.8
15 Engrasadores 2 PVC
ball valve
DIN/ISO 228 BSP
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GV2GGT25011B000 GV2 G 3/8 10 50 43 20.4 88.5 70 14.1 19 57.1 37 60.9 7 M6 10 G 3/8 10.5 6.25 6.5 16 9 54 24 6.6 3.5 0.919 56 33
GV2GGT35011B000 GV2 G 1/2 13 50 45 21.7 103.5 80 14.1 19 59.1 45 62.9 8 M8 13 G 1/2 10.5 6.25 6.5 23 9 57 32 6.6 6 1.307 64 33
GV2GGT45011B000 GV2 G 3/4 20 50 55 23.4 129.5 101 18.5 24 73.5 55 78 10.5 M8 20 G 3/4 13.5 9 7.5 25.5 14 75.5 40 8 6 2.424 80 43
GV2GGT55011B000 GV2 G 1 25 50 65 29.5 133.5 105 18.5 24 83.5 65 88 7.5 M8 25 G 1 13.5 9 8.5 27.5 14 77.5 48 8 6 3.446 90 53
GV2GGR65011B000 GV2 G 1 1/4 R 25 50 65 29.5 133.5 105 18.5 24 83.5 65 88 7.5 M8 25 G 1 1/4 R 13.5 9 8.5 27.5 14 77.5 48 8 6 3.265 90 53
GV2GGT65011B000 GV2 G 1 1/4 32 50 80 33.5 133.5 105 18.5 30 98.5 80 104 9.5 M8 32 G 1 1/4 13.5 9 10 24.5 17 80.5 60 8 8 4.991 86 64
disegno tecnico Gemels
ANSI/ASME B1.20.1 NPT
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GV2NNT25011B000 GV2 N 3/8 10 50 43 20.4 88.5 70 14.1 19 57.1 37 60.9 7 M6 10 N 3/8 10.5 6.25 6.5 16 9 54 24 6.6 3.5 0.919 56 33
GV2NNT35011B000 GV2 N 1/2 13 50 45 21.7 103.5 80 14.1 19 59.1 45 62.9 8 M8 13 N 1/2 10.5 6.25 6.5 23 9 57 32 6.6 6 1.307 64 33
GV2NNT45011B000 GV2 N 3/4 20 50 55 23.4 129.5 101 18.5 24 73.5 55 78 10.5 M8 20 N 3/4 13.5 9 7.5 25.5 14 75.5 40 8 6 2.424 80 43
GV2NNT55011B000 GV2 N 1 25 50 65 29.5 133.5 105 18.5 24 83.5 65 88 7.5 M8 25 N 1 13.5 9 8.5 27.5 14 77.5 48 8 6 3.446 90 53
GV2NNR65011B000 GV2 N 1 1/4 R 25 50 65 29.5 133.5 105 18.5 24 83.5 65 88 7.5 M8 25 N 1 1/4 R 13.5 9 8.5 27.5 14 77.5 48 8 6 3.265 90 53
GV2NNT65011B000 GV2 N 1 1/4 32 50 80 33.5 133.5 105 18.5 30 98.5 80 104 9.5 M8 32 N 1 1/4 13.5 9 10 24.5 17 80.5 60 8 8 4.991 86 64
disegno tecnico Gemels
SAE J1926-1
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GV2EEE15011B000 GV2 SAE6 10 50 43 20.4 88.5 70 14.1 19 57.1 37 60.9 7 M6 10 SAE6 10.5 6.25 6.5 16 9 54 24 6.6 3.5 0.919 56 33
GV2EEE25011B000 GV2 SAE8 13 50 45 21.7 103.5 80 14.1 19 59.1 45 62.9 8 M8 13 SAE8 10.5 6.25 6.5 23 9 57 32 6.6 6 1.307 64 33
GV2EEE35011B000 GV2 SAE12 20 50 55 23.4 129.5 101 18.5 24 73.5 55 78 10.5 M8 20 SAE12 13.5 9 7.5 25.5 14 75.5 40 8 6 2.424 80 43
GV2EEE45011B000 GV2 SAE16 25 50 65 29.5 133.5 105 18.5 24 83.5 65 88 7.5 M8 25 SAE16 13.5 9 8.5 27.5 14 77.5 48 8 6 3.446 90 53
GV2EEE85011B000 GV2 SAE20R 25 50 65 29.5 133.5 105 18.5 24 83.5 65 88 7.5 M8 25 SAE20R 13.5 9 8.5 27.5 14 77.5 48 8 6 3.265 90 53
GV2EEE55011B000 GV2 SAE20 32 50 80 33.5 133.5 105 18.5 30 98.5 80 104 9.5 M8 32 SAE20 13.5 9 10 24.5 17 80.5 60 8 8 4.991 86 64
disegno tecnico Gemels
valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certificación CE ATEX (ATmósfera EXplosiva) regula los equipos destinados a ser utilizados en zonas peligrosas en el mercado de la Comunidad Europea.

valvole certificate CE
CE PED

La Directiva CE PED (Directiva sobre equipos a presión) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado de la Comunidad Europea.

valvole certificate EAC EurAsian Conformity
EAC

Los certificados y declaraciones de conformidad EAC (EurAsian Conformity) acreditan la conformidad de los productos que han sido considerados y evaluados conforme a los reglamentos técnicos de la Unión Aduanera Euroasiática, con especial referencia a los equipos a presión, los equipos para atmósferas explosivas y la maquinaria.

certificazione UKCA
UKCA

La certificación UKCA PER (UK Conformity Assessed Pressure Equipment Regulation) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado británico.

GV2

DATASHEET
pdf ( 1.00 MB )

GV2

DRAWING
