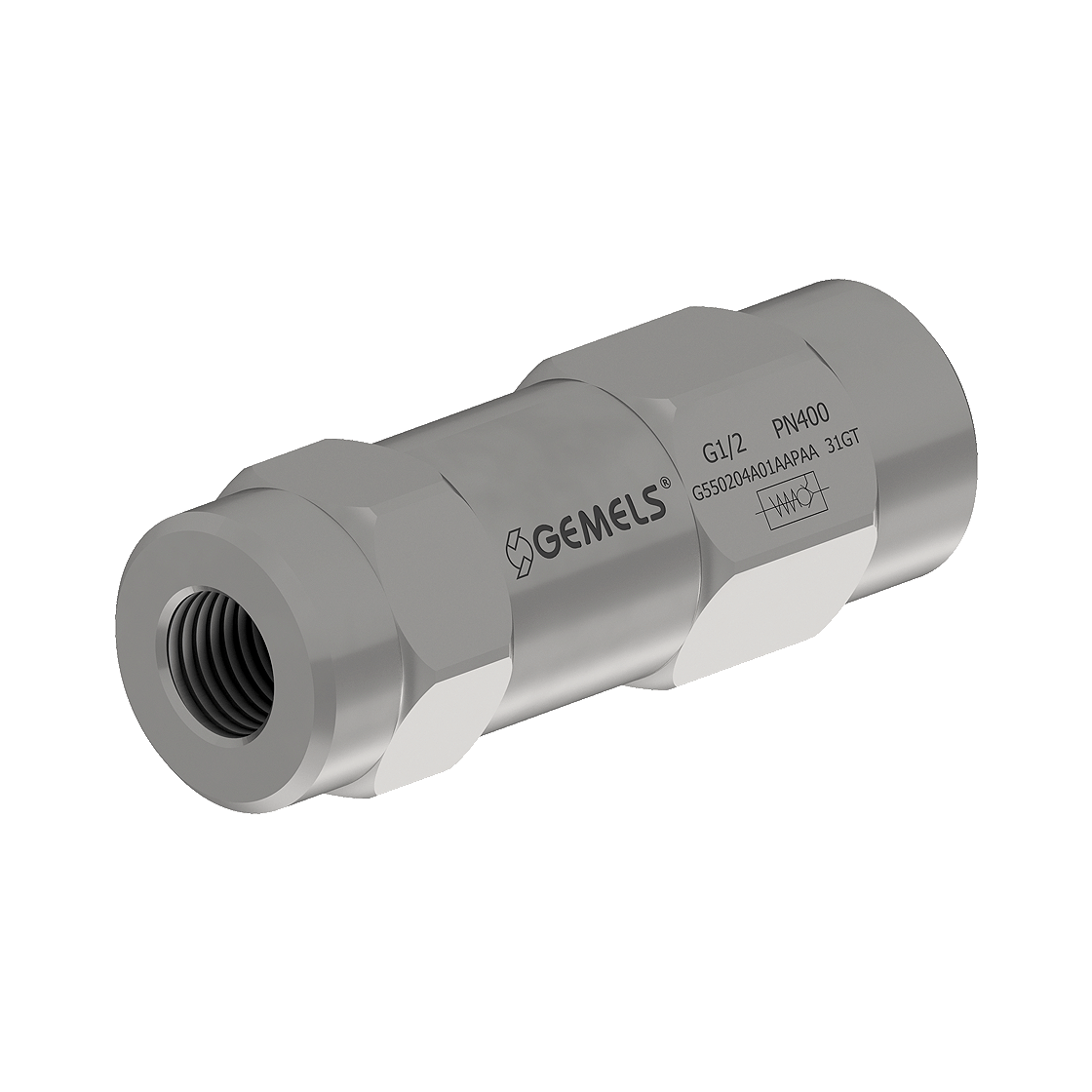

VÁLVULA PARA EQUIPOS DE CONSTRUCCIÓN PESADA

GPS

single pilot operated check valves per movimento terra

Válvulas de retención de 3 vías operadas por piloto simple

Las válvulas de la serie GPS están diseñadas para aplicaciones hidráulicas donde es necesario bloquear un actuador y mantener su posición bajo carga. Son adecuadas para sistemas hidráulicos y maquinaria industrial donde se requiere seguridad y retención de carga.

Como válvula de bloqueo pilotada de simple efecto, la configuración permite el paso del fluido en una dirección y bloquea el retorno, que solo se libera mediante una señal piloto. Esto garantiza la estabilidad del actuador incluso sin presión de mando.

Fabricadas en acero al carbono, las válvulas GPS ofrecen alta resistencia mecánica y fiabilidad a largo plazo. Su diseño compacto y conexiones estándar facilitan la integración en sistemas existentes.

Ficha técnica

Acero al carbono
Tipo VÁLVULA DE CIERRE PILOTADA DE 3 VÍAS Y SIMPLE EFECTO
Dimensiones de DN6 a DN25
Rosca BSP
Presión hasta PN400
Temperatura range de -20°C hasta +100°C
pdf ( 2.40 MB )
SINGLE PILOT OPERATED CHECK VALVE 3WAY
DIN/ISO 228 BSP
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
G550202A01AARAA GPS G 1/4 103 36 0.25 11 12 1:9 0.25 40 0.65 0.25
G550203A01AARAA GPS G 3/8 109 40 0.375 11.5 30 1:6 0.5 40 0.82 0.25
G550204A01AAPAA GPS G 1/2 120 42 0.5 11 45 1:4.5 0.3 35 0.96 0.25
G550205A01AAPAA GPS G 3/4 131 55 0.75 14 85 1:3.7 0.05 35 1.95 0.25
G550206A01AAPAA GPS G 1 165 55 1 14 120 1:3.5 0.1 35 2.35 0.25
disegno tecnico Gemels
valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certificación CE ATEX (ATmósfera EXplosiva) regula los equipos destinados a ser utilizados en zonas peligrosas en el mercado de la Comunidad Europea.
