Válvula de bola para offshore

GPK3

Offshore ball valve

3 VÍAS MANIFOLD

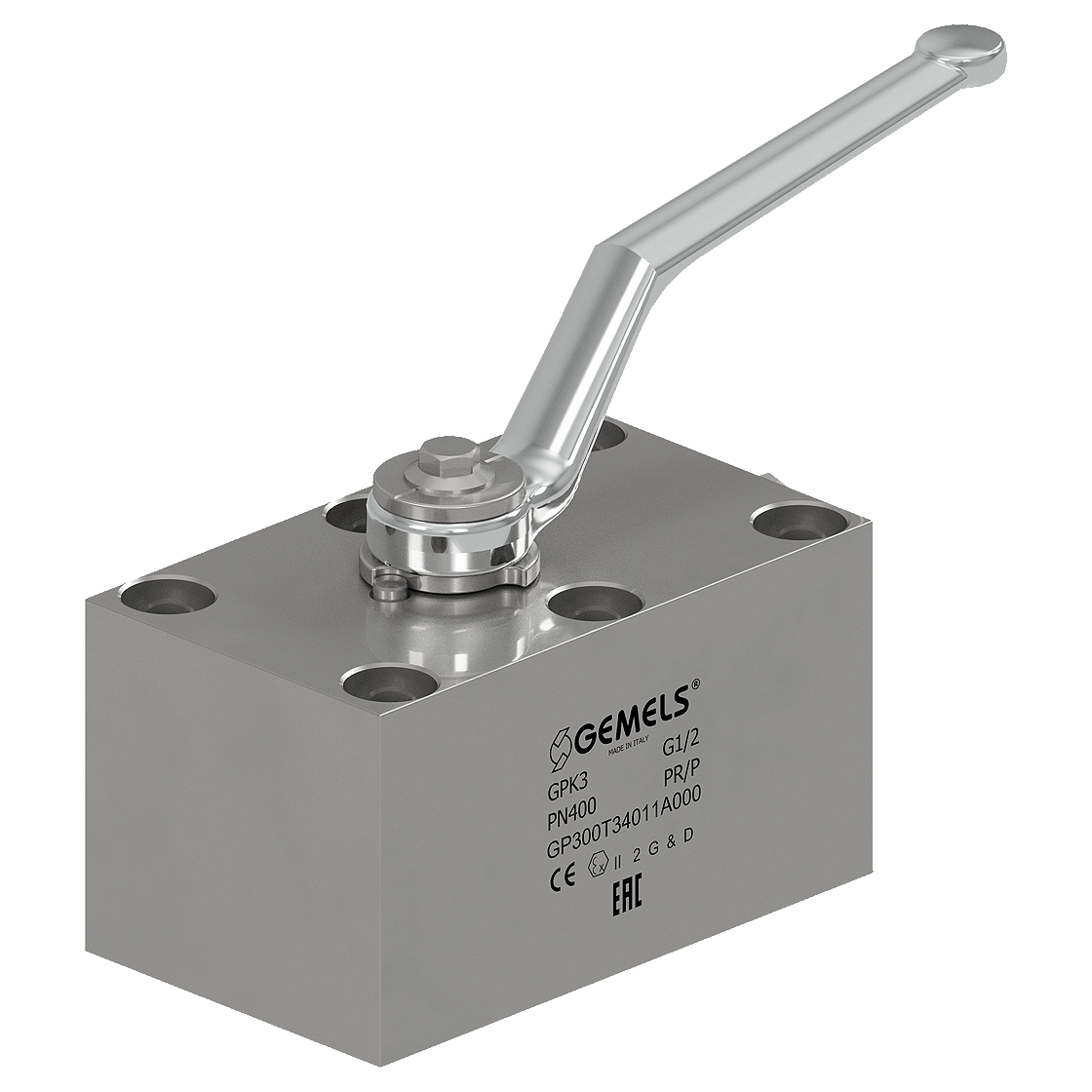

Las válvulas de bola de la serie GPK3 ofrecen una solución avanzada para aplicaciones de 3 vías de alta presión, diseñadas para integración directa en sistemas hidráulicos y configuraciones tipo manifold. Son especialmente adecuadas para aplicaciones industriales, offshore y siderúrgicas donde se requiere compacidad y modularidad.

Fabricadas en acero al carbono y diseñadas para trabajar hasta PN500, las válvulas GPK3 garantizan alto rendimiento incluso en condiciones exigentes. La configuración de 3 vías permite la gestión y desviación del flujo.

El diseño MANIFOLD con drilling pattern Gemels permite la integración directa en bloques hidráulicos, eliminando conexiones intermedias y mejorando la eficiencia del sistema. Su construcción compacta y robusta las hace ideales para aplicaciones donde el espacio y la fiabilidad son clave.

Ficha técnica

Acero al carbono
Tipo MANIFOLD
Dimensiones de DN6 a DN50
Rosca Patrón de perforación Gemels
Presión hasta PN500
Temperatura range de -20°C hasta +100°C
Ver accesorios
pdf ( 1.13 MB )
DPK3 3vie pressione alta
POS Descripción Q.ty Acero al carbono Acero inoxidable
1 Cuerpo 1 1,0737
2 Adaptador 1 1,0737
3 Bola 1 1,0737
4 Vástago del pistón 1 1,0737
5 Asiento bola 2 POM
6 Maneta 1 ZINC
7 Arandela 1 1,0116
8 Arandela 1 1,0116
9 Anillo de vástago 1 POM
10 Enchufe 1 1,0737
11 Seeger 1 1,4301
12 Adaptador o-ring 1 NBR
13 Adaptador o-ring 1 NBR
14 Body o-ring 3 NBR
15 Stem o-ring 1 NBR
16 Tornillo 1 Din 6921 8.8
17 Back-Up 2 PTFE
BALL VALVE 2 WAY MANIFOLD
GPK3
MANIFOLD
DRILLING PATTERN FOR DN6 TO DN10
ball valve
DRILLING PATTERN FOR DN13 TO DN50
GPK3 - DRILLING PATTERN
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GP300T15011A000 GPK3 6 50 35 22.5 65 58 6 7.5 35 34.5 48.5 0.5 9.5 13.5 20 17.5 42.5 40 110 61 44.5 6 M6 11.8 7,30 X 2,40 10.5 6.5 9 6 44 27 26.5 0.593 9.5 27
GP300T25011A000 GPK3 10 50 45 22.5 80 70 9.5 11 44 52.5 60 2.5 10 20 27.5 19 59 55 110 101 54 10 M8 14.9 9.92 X 2.62 13.5 8.5 7.5 9 62.5 40 28.75 1.304 10 29
GP300T34011A000 GPK3 13 40 55 30 111 100 13 11 58 74.5 82 8.5 18 22.5 30 33 27 69 60 110 111 76 13 M8 24.9 20.64 X 2.62 13.5 8.5 9.5 51 9 92.5 45 44 2.387 18 44.5
GP300T43011A000 GPK3 20 35 70 38.5 129 118 20 14 69 87.5 97 9.5 21 25.5 35 39 31 88.5 70 180 121.5 90 20 M10 29 23.81 X 2.62 16.5 10.5 11.5 60 14 108.5 51 52 4.079 21 52
GP300T53011A000 GPK3 25 35 80 44 146 135 25 14 81 100 111 15 24 30 40 43 38 98 80 180 131 105 25 M10 34.9 31,42 X 2,62 16.5 10.5 9 66.5 14 124 60 61.25 5.883 24 62
GP300T63011A000 GPK3 32 35 106 58.8 184 165 32 14 96 119 137 17 28 39 50 51 46 124 100 300 124 124 32 M12 39.7 34.59 X 2.62 19 13 11 79 17 147 78 74 12.169 28 74
GP300T73011A000 GPK3 40 35 115 61.3 202 185 37 14 112 112 156 29 47.5 65 56 56 133.5 130 300 134 141 40 M16 47.7 42,52 X 2,62 25 16.5 29 85 17 141 95 85 18.624 29 85
GP300T83011A000 GPK3 50 35 129 72 257 240 48 14 136 136 202 38 56 75 68 68 147 150 300 147.5 174 48 M20 59.8 53,64 X 2,62 31 21 38 106 17 174 112 106 30.644 38 106
