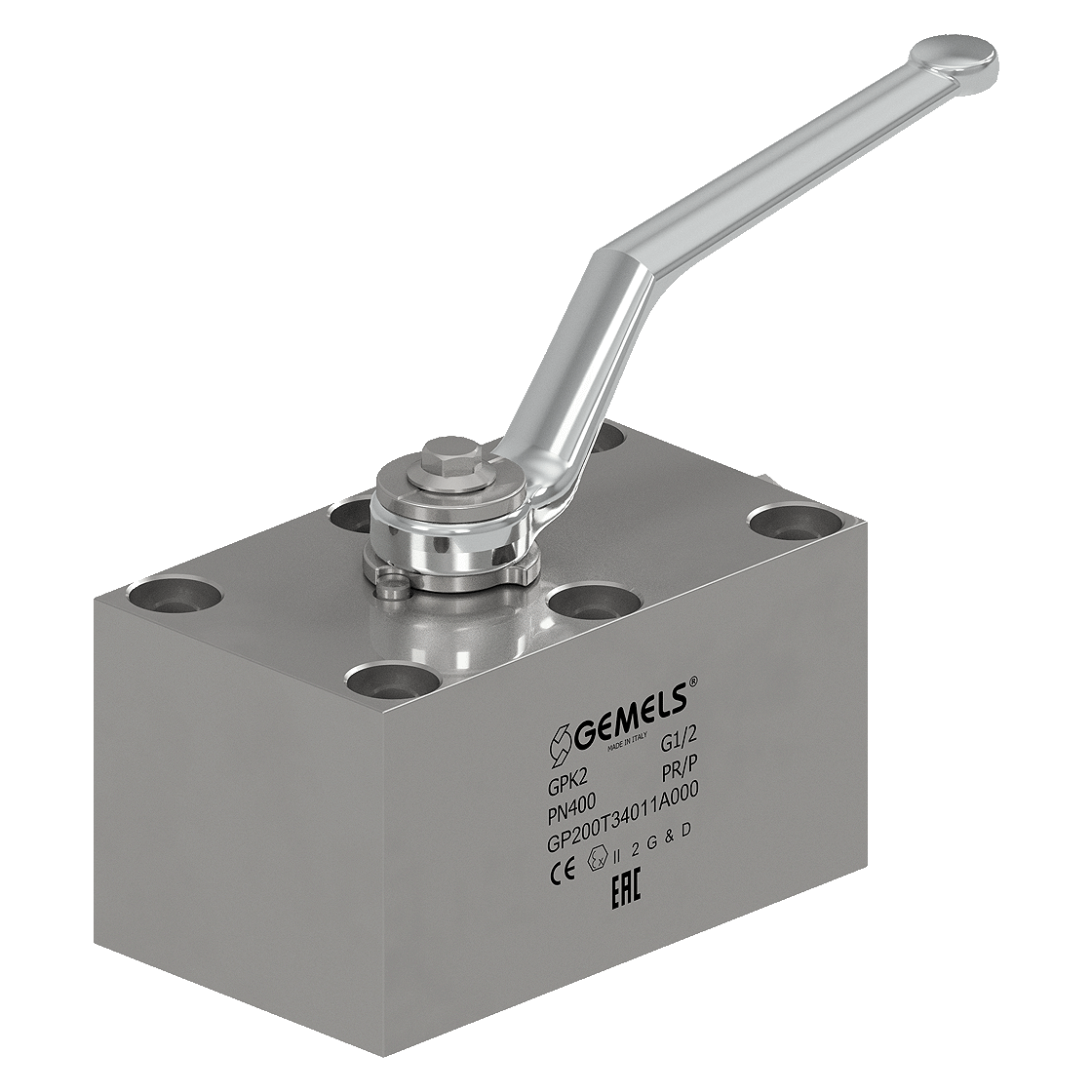

Válvula de bola para acerías y industria siderúrgicas

GPK2

Ball valve for industrial sector

2 VÍAS MANIFOLD

Las válvulas de bola de la serie GPK2 ofrecen una solución avanzada para aplicaciones de 2 vías de alta presión, diseñadas para integración directa en sistemas hidráulicos y configuraciones tipo manifold. Son especialmente adecuadas para aplicaciones industriales, offshore y siderúrgicas donde se requiere compacidad y modularidad.

Fabricadas en acero al carbono o acero inoxidable y diseñadas para trabajar hasta PN500, las válvulas GPK2 garantizan alto rendimiento incluso en condiciones exigentes. La configuración de 2 vías permite un control directo del flujo.

El diseño MANIFOLD con drilling pattern Gemels permite la integración directa en bloques hidráulicos, eliminando conexiones intermedias y mejorando la eficiencia del sistema. Su construcción compacta y robusta las hace ideales para aplicaciones donde el espacio y la fiabilidad son clave.

Ficha técnica

Acero al carbono
Tipo MANIFOLD
Dimensiones de DN6 a DN50
Rosca Patrón de perforación
Presión hasta PN500
Temperatura range de -20°C hasta +100°C
Acero inoxidable
Tipo MANIFOLD
Dimensiones de DN6 a DN50
Rosca Patrón de perforación
Presión hasta PN500
Temperatura range de -30°C hasta +100°C
Ver accesorios
pdf ( 1.23 MB )
GPK2 2 vie con manifold
POS Descripción Q.ty Acero al carbono Acero inoxidable
1 Cuerpo 1 1,0737 1,4404
2 Adaptador 1 1,0737 1,4404
3 Bola 1 1,0737 1,4404
4 Vástago del pistón 1 1,0737 1,4404
5 Asiento bola 2 POM POM
6 Maneta 1 ZINC ZINC
7 Arandela 1 1,0116 1,4404
8 Arandela 1 1,0116 1,4404
9 Anillo de vástago 1 POM POM
10 Enchufe 1 1,0737 1,4404
11 Seeger 1 1,4301 1,4301
12 Adaptador o-ring 1 NBR NBR
13 Adaptador o-ring 1 NBR NBR
14 Body o-ring 2 NBR NBR
15 Stem o-ring 1 NBR NBR
16 Tornillo 1 Din 6921 8.8 Din 6921 A4
17 Back-Up 2 PTFE PTFE
ball valves 2 way manifold
GPK2
ball valves 2 way manifold
DRILLING PATTERN FOR DN6 TO DN10
ball valves 2 way manifold
DRILLING PATTERN FOR DN13 TO DN50
GPK2 - DRILLING PATTERN
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GP200T15011A000 GPK2 6 50 35 22.5 64.5 58 6 7.5 35 34.5 48.5 0.5 9.5 13.5 20 42.5 40 60 61 44 6 M6 11.8 7,30 X 2,40 10.5 6.5 9 6 44.5 27 26.5 0.593 9.5
GP200T25011A000 GPK2 10 50 45 22.5 79.5 70 9.5 11 44 52.5 60 2.5 10 20 27.5 59 55 110 101 54 10 M8 14.9 9.92 X 2.62 13.5 8.5 7.5 9 62.5 40 28.75 1.304 10
GP200T34011A000 GPK2 13 40 55 30 110.5 100 13 11 58 74.5 82 8.5 18 22.5 30 33 69 60 110 111 76 13 M8 24.9 20.64 X 2.62 13.5 8.5 9.5 51 9 92.5 45 44 2.387 18
GP200T43011A000 GPK2 20 35 70 38.5 129 118 20 14 69 87.5 97 9.5 21 25.5 35 39 88.5 70 180 121.5 90 20 M10 29 23.81 X 2.62 16.5 10.5 11.5 60 14 108.5 51 52 4.079 21
GP200T53011A000 GPK2 25 35 79.5 44 146 135 25 14 81 100 111 15 24 30 40 43 98 80 180 131 105 25 M10 34.9 31,42 X 2,62 16.5 10.5 9 67 14 124 60 61.25 5.883 24
GP200T63011A000 GPK2 32 35 105.5 58.75 183.5 165 32 14 96 119 137 17 28 39 50 51 124 100 300 124 124 32 M12 39.7 34.59 X 2.62 19 13 11 79 17 147 78 74 12.169 28
GP200T73011A000 GPK2 40 35 115 61.25 201.5 185 37 14 112 156 29 47.5 65 56 133.5 130 300 134 141 40 M16 47.7 42,52 X 2,62 25 16.5 29 85 17 141 95 85 18.624 24
GP200T83011A000 GPK2 50 35 129 72 256.5 240 48 14 136 202 38 56 75 68 147 150 300 147.5 174 48 M20 59.8 53,64 X 2,62 31 21 38 106 17 174 112 106 30.644 38
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GP200T15044A000 GPK2 6 50 35 22.5 64.5 58 6 7.5 35 34.5 48.5 0.5 9.5 13.5 20 42.5 40 60 61 44 6 M6 11.8 7,30 X 2,40 10.5 6.5 9 6 44.5 27 26.5 0.593 9.5
GP200T25044A000 GPK2 10 50 45 22.5 79.5 70 9.5 11 44 52.5 60 2.5 10 20 27.5 59 55 110 101 54 10 M8 14.9 9.92 X 2.62 13.5 8.5 7.5 9 62.5 40 28.75 1.304 10
GP200T34044A000 GPK2 13 40 55 30 110.5 100 13 11 58 74.5 82 8.5 18 22.5 30 33 69 60 110 111 76 13 M8 24.9 20.64 X 2.62 13.5 8.5 9.5 51 9 92.5 45 44 2.387 18
GP200T43044A000 GPK2 20 35 70 38.5 129 118 20 14 69 87.5 97 9.5 21 25.5 35 39 88.5 70 180 121.5 90 20 M10 29 23.81 X 2.62 16.5 10.5 11.5 60 14 108.5 51 52 4.079 21
GP200T53044A000 GPK2 25 35 79.5 44 146 135 25 14 81 100 111 15 24 30 40 43 98 80 180 131 105 25 M10 34.9 31,42 X 2,62 16.5 10.5 9 67 14 124 60 61.25 5.883 24
GP200T63044A000 GPK2 32 35 105.5 58.75 183.5 165 32 14 96 119 137 17 28 39 50 51 124 100 300 124 124 32 M12 39.7 34.59 X 2.62 19 13 11 79 17 147 78 74 12.169 28
GP200T73044A000 GPK2 40 35 115 61.25 201.5 185 37 14 112 156 29 47.5 65 56 133.5 130 300 134 141 40 M16 47.7 42,52 X 2,62 25 16.5 29 85 17 141 95 85 18.624 24
GP200T83044A000 GPK2 50 35 129 72 256.5 240 48 14 136 202 38 56 75 68 147 150 300 147.5 174 48 M20 59.8 53,64 X 2,62 31 21 38 106 17 174 112 106 30.644 38
valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certificación CE ATEX (ATmósfera EXplosiva) regula los equipos destinados a ser utilizados en zonas peligrosas en el mercado de la Comunidad Europea.

valvole certificate CE
CE PED

La Directiva CE PED (Directiva sobre equipos a presión) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado de la Comunidad Europea.

valvole certificate EAC EurAsian Conformity
EAC

Los certificados y declaraciones de conformidad EAC (EurAsian Conformity) acreditan la conformidad de los productos que han sido considerados y evaluados conforme a los reglamentos técnicos de la Unión Aduanera Euroasiática, con especial referencia a los equipos a presión, los equipos para atmósferas explosivas y la maquinaria.

certificazione UKCA
UKCA

La certificación UKCA PER (UK Conformity Assessed Pressure Equipment Regulation) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado británico.

GPK2

DATASHEET
pdf ( 1.23 MB )

GPK2

DRAWING
La descarga de algunos archivos está reservada a las personas registradas. Si no está registrado, proceda ahora. Haga clic aquí para inscribirse
zip ( 797.97 KB )
GPK2 1/4 stp ( 281.39 KB )
GPK2 3/8 stp ( 627.13 KB )
GPK2 1/2 stp ( 649.94 KB )
GPK2 3/4 stp ( 1.06 MB )
GPK2 1 stp ( 1.05 MB )
GPK2 1 1/4 stp ( 357.31 KB )
