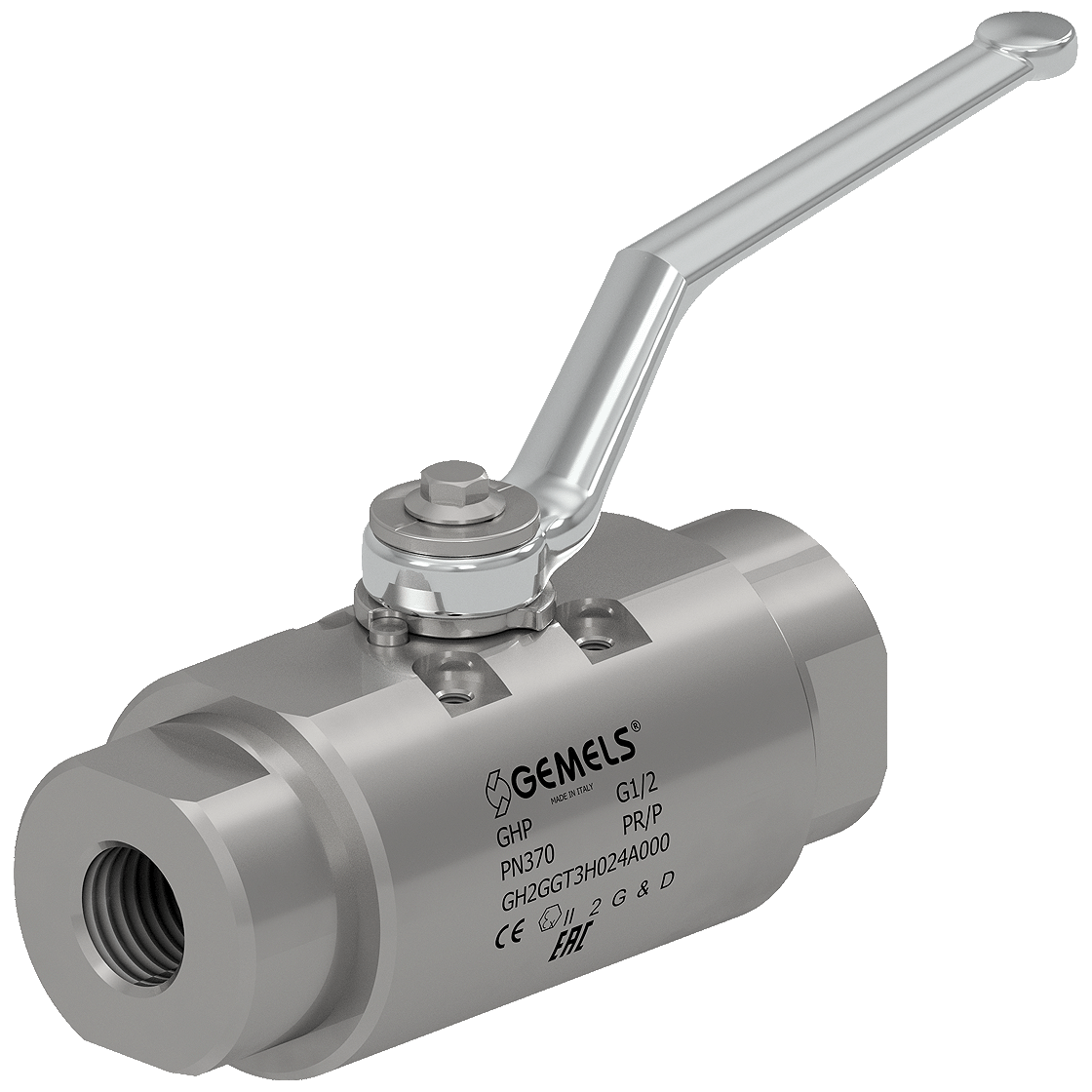

Válvulas GHP

GHP

valvola a sfera per antincendio

2 VÍAS ALTA PRESIÓN

Ficha técnica

Acero al carbono
Tipo VÁLVULA DE BOLA DE 2 VÍAS
Dimensiones de DN13 a DN100
Rosca BSP-NPT
Presión hasta PN370
Temperatura range de -20°C hasta +100°C
Acero inoxidable
Tipo VÁLVULA DE BOLA DE 2 VÍAS
Dimensiones de DN13 a DN100
Rosca BSP-NPT
Presión hasta PN370
Temperatura range de -30°C hasta +100°C
Ver accesorios
pdf ( 843.95 KB )
Composición del material
GHP 2 WAY HIGH PRESSURE
POS Descripción Q.ty Acero al carbono Acero inoxidable
1 Cuerpo 1 1,0570 1,4404
2 Adaptador 1 1,0570 1,4404
3 Bola 1 1,4404 1,4404
4 Vástago del pistón 1 1,4404 1,4404
5 Asiento bola 2 POM POM
6 Maneta 1 ZINC ZINC
7 Arandela 1 1,0116 1,4404
8 Arandela 1 1,0116 1,4404
9 Anillo de vástago 1 POM POM
10 Enchufe 1 1,0737 1,4404
11 Seeger 1 1,4301 1,4404
12 Adaptador o-ring 1 NBR NBR
13 Vástago o-ring 1 NBR NBR
14 Tornillo 1 Din 6921 8.8 Din 6921 A4
15 Engrasadores 2 PVC PVC
Detalles técnicos
ball valve
DIN/ISO 228 BSP
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GH2GGT3H024A000 GHP G 1/2 13 37 53 27.5 119 79 11 66.5 55 110 102.5 F03 13 G 1/2 M5 9 36 1.81
GH2GGT4H024A000 GHP G 3/4 20 37 70 38.5 149 99 14 88.6 77 180 118 F05 20 G 3/4 M6 14 50 4.378
GH2GGT5H024A000 GHP G 1 25 37 80.5 45 168 105 14 99 90 180 129 F05 25 G 1 M6 14 50 6.219
GH2GGT6H024A000 GHP G 1 1/4 32 37 95 48.5 156 106 14 113 97 300 112 F05 32 G 1 1/4 M6 17 50 6.74
GH2GGT7H024A000 GHP G 1 1/2 40 37 111.5 58 166.5 110.5 14 130 116 300 128 F05 40 G 1 1/2 M6 17 50 10
GH2GGT8H024A000 GHP G 2 50 37 118.5 61.5 175 115 14 137 123 300 137 F05 49 G 2 M6 17 50 11.169
GH2GGT9H02NA000 GHP G 2 1/2 65 37 184.5 93.5 211.5 131.5 30.5 223.5 187 600 280 F10 63 G 2 1/2 M10 24 102 36.5
GH2GGTAH02NA000 GHP G 3 80 37 200 102 239 162.5 30.5 239 204 600 294 F10 74 G 3 M10 24 102 46.5
GH2GGTBH02NA000 GHP G 4 100 37 236 120 295.5 218 31 268.5 240 450 316.5 F10 95 G 4 M10 24 102 77
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GH2GGT3H044A000 GHP G 1/2 13 37 53 27.5 119 79 11 66.5 55 110 102.5 F03 13 G 1/2 M5 9 36 1.81
GH2GGT4H044A000 GHP G 3/4 20 37 70 38.5 149 99 14 88.6 77 180 118 F05 20 G 3/4 M6 14 50 4.378
GH2GGT5H044A000 GHP G 1 25 37 80.5 45 168 105 14 99 90 180 129 F05 25 G 1 M6 14 50 6.219
GH2GGT6H044A000 GHP G 1 1/4 32 37 95 48.5 156 106 14 113 97 300 112 F05 32 G 1 1/4 M6 17 50 6.74
GH2GGT7H044A000 GHP G 1 1/2 40 37 111.5 58 166.5 110.5 14 130 116 300 128 F05 40 G 1 1/2 M6 17 50 10
GH2GGT8H044A000 GHP G 2 50 37 118.5 61.5 175 115 14 137 123 300 137 F05 49 G 2 M6 17 50 11.169
GH2GGT9H04NA000 GHP G 2 1/2 65 37 184.5 93.5 211.5 131.5 30.5 223.5 187 600 280 F10 63 G 2 1/2 M10 24 102 36.5
GH2GGTAH04NA000 GHP G 3 80 37 200 102 239 162.5 30.5 239 204 600 294 F10 74 G 3 M10 24 102 46.5
GH2GGTBH04NA000 GHP G 4 100 37 236 120 295.5 218 31 268.5 240 450 316.5 F10 95 G 4 M10 24 102 77
disegno tecnico Gemels
ANSI/ASME B1.20.1 NPT
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GH2NNT3H024A000 GHP N 1/2 13 37 53 27.5 119 79 11 66.5 55 110 102.5 F03 13 N 1/2 M5 9 36 1.81
GH2NNT4H024A000 GHP N 3/4 20 37 70 38.5 149 99 14 88.6 77 180 118 F05 20 N 3/4 M6 14 50 4.378
GH2NNT5H024A000 GHP N 1 25 37 80.5 45 168 105 14 99 90 180 129 F05 25 N 1 M6 14 50 6.219
GH2NNT6H024A000 GHP N 1 1/4 32 37 95 48.5 156 106 14 113 97 300 112 F05 32 N 1 1/4 M6 17 50 6.74
GH2NNT7H024A000 GHP N 1 1/2 40 37 111.5 58 166.5 110.5 14 130 116 300 128 F05 40 N 1 1/2 M6 17 50 10
GH2NNT8H024A000 GHP N 2 50 37 118.5 61.5 175 115 14 137 123 300 137 F05 49 N 2 M6 17 50 11.169
GH2NNT9H02NA000 GHP N 2 1/2 65 37 184.5 93.5 211.5 131.5 30.5 223.5 187 600 280 F10 63 N 2 1/2 M10 24 102 36.5
GH2NNTAH02NA000 GHP N 3 80 37 200 102 239 162.5 30.5 239 204 600 294 F10 74 N 3 M10 24 102 46.5
GH2NNTBH02NA000 GHP N 4 100 37 236 120 295.5 218 31 268.5 240 450 316.5 F10 95 N 4 M10 24 102 77
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GH2NNT3H044A000 GHP N 1/2 13 37 53 27.5 119 79 11 66.5 55 110 102.5 F03 13 N 1/2 M5 9 36 1.81
GH2NNT4H044A000 GHP N 3/4 20 37 70 38.5 149 99 14 88.6 77 180 118 F05 20 N 3/4 M6 14 50 4.378
GH2NNT5H044A000 GHP N 1 25 37 80.5 45 168 105 14 99 90 180 129 F05 25 N 1 M6 14 50 6.219
GH2NNT6H044A000 GHP N 1 1/4 32 37 95 48.5 156 106 14 113 97 300 112 F05 32 N 1 1/4 M6 17 50 6.74
GH2NNT7H044A000 GHP N 1 1/2 40 37 111.5 58 166.5 110.5 14 130 116 300 128 F05 40 N 1 1/2 M6 17 50 10
GH2NNT8H044A000 GHP N 2 50 37 118.5 61.5 175 115 14 137 123 300 137 F05 49 N 2 M6 17 50 11.169
GH2NNT9H04NA000 GHP N 2 1/2 65 37 184.5 93.5 211.5 131.5 30.5 223.5 187 600 280 F10 63 N 2 1/2 M10 24 102 36.5
GH2NNTAH04NA000 GHP N 3 80 37 200 102 239 162.5 30.5 239 204 600 294 F10 74 N 3 M10 24 102 46.5
GH2NNTBH04NA000 GHP N 4 100 37 236 120 295.5 218 31 268.5 240 450 316.5 F10 95 N 4 M10 24 102 77
disegno tecnico Gemels
Certificaciones
valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certificación CE ATEX (ATmósfera EXplosiva) regula los equipos destinados a ser utilizados en zonas peligrosas en el mercado de la Comunidad Europea.

valvole certificate CE
CE PED

La Directiva CE PED (Directiva sobre equipos a presión) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado de la Comunidad Europea.

valvole certificate EAC EurAsian Conformity
EAC

Los certificados y declaraciones de conformidad EAC (EurAsian Conformity) acreditan la conformidad de los productos que han sido considerados y evaluados conforme a los reglamentos técnicos de la Unión Aduanera Euroasiática, con especial referencia a los equipos a presión, los equipos para atmósferas explosivas y la maquinaria.

certificazione UKCA
UKCA

La certificación UKCA Ex (UK Conformity Assessed EXplosive atmosphere) regula los equipos destinados a utilizarse en atmósferas explosivas en el mercado británico.
La certificación UKCA PER (UK Conformity Assessed Pressure Equipment Regulation) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado británico.

Descargar: Catálogos y planos

GHP

DATASHEET
pdf ( 843.95 KB )
