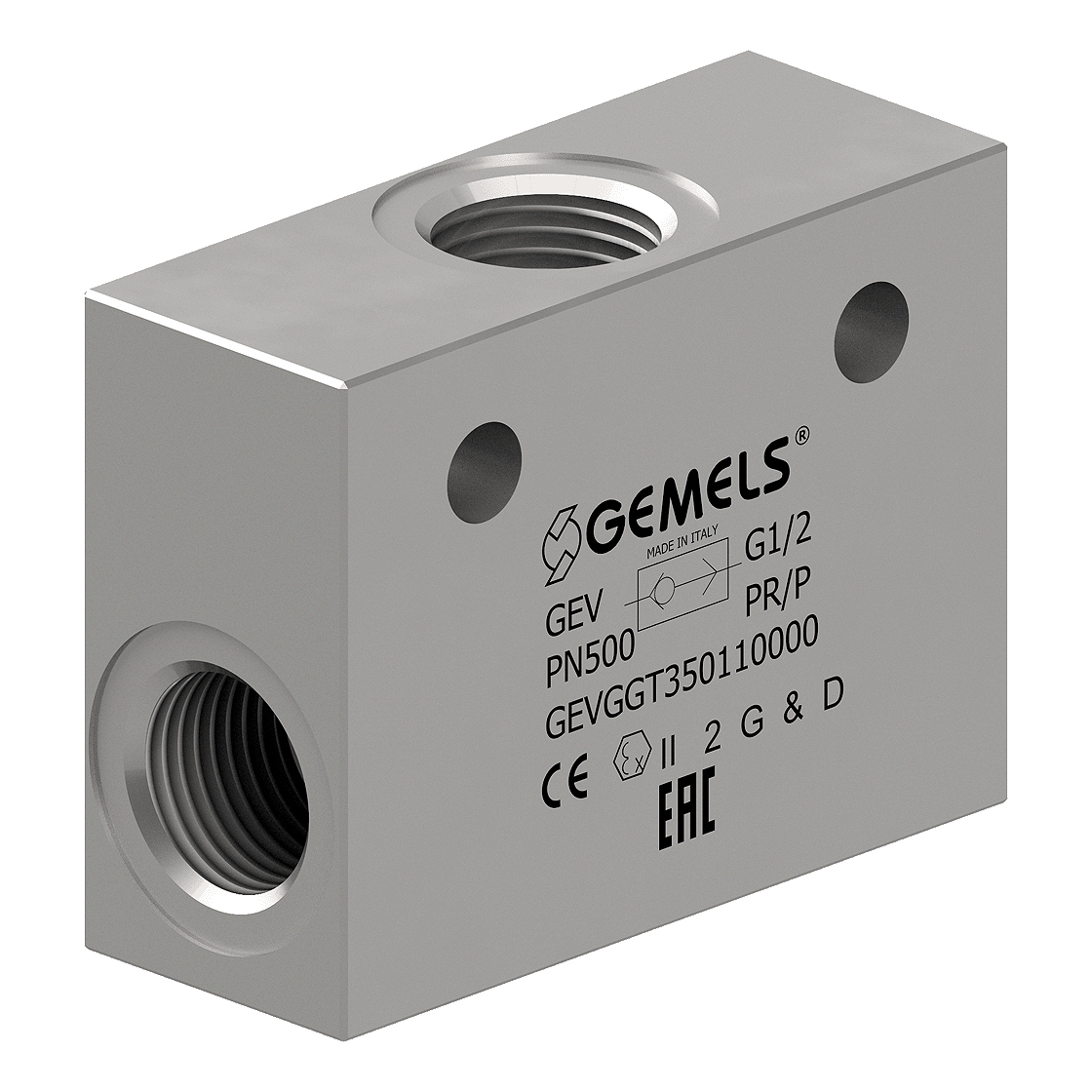

Válvulas GEV

GEV

shuttle valve per macchine sollevamento

Válvula para máquinas de elevación

Ficha técnica

Acero al carbono
Tipo VÁLVULA DE CONMUTACIÓN
Dimensiones de DN6 a DN25
Rosca BSP-NPT-SAE
Presión hasta PN500
Temperatura range de - 20°C hasta +100°C
pdf ( 647.34 KB )
Composición del material
valvola di commutazione GEV
POS Descripción Q.ty Acero al carbono Acero inoxidable
1 Cuerpo 1 1,0737
2 Adaptador 1 1,0737
3 Bola 1 UNl3545
Detalles técnicos
shuttle valve
DIN/ISO 228 BSP
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GEVGGT120110000 GEV G 1/4 6 50 40 12 65 25 5 G 1/4 44 9 8.5 0.43
GEVGGT220110000 GEV G 3/8 10 50 40 12 65 25 7.5 G 3/8 44 9 8.5 0.4
GEVGGT320110000 GEV G 1/2 13 50 57 18 76 30 11 G 1/2 44 12 8.5 0.82
GEVGGT420110000 GEV G 3/4 20 50 65 22 85 40 15 G 3/4 44 12 8.5 1.38
GEVGGT520110000 GEV G 1 25 50 65 22 95 40 21 G1 60 11 10.5 1.3
disegno tecnico Gemels
ANSI/ASME B1.20.1 NPT
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GEVNNT120110000 GEV N 1/4 6 50 40 12 65 25 5 N 1/4 44 9 8.5 0.43
GEVNNT220110000 GEV N 3/8 10 50 40 12 65 25 7.5 N 3/8 44 9 8.5 0.4
GEVNNT320110000 GEV N 1/2 13 50 57 18 76 30 11 N 1/2 44 12 8.5 0.82
GEVNNT420110000 GEV N 3/4 20 50 65 22 85 40 15 N 3/4 44 12 8.5 1.38
GEVNNT520110000 GEV N 1 25 50 65 22 95 40 21 N 1 60 11 10.5 1.3
disegno tecnico Gemels
Certificaciones
valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certificación CE ATEX (ATmósfera EXplosiva) regula los equipos destinados a ser utilizados en zonas peligrosas en el mercado de la Comunidad Europea.

valvole certificate EAC EurAsian Conformity
EAC

Los certificados y declaraciones de conformidad EAC (EurAsian Conformity) acreditan la conformidad de los productos que han sido considerados y evaluados conforme a los reglamentos técnicos de la Unión Aduanera Euroasiática, con especial referencia a los equipos a presión, los equipos para atmósferas explosivas y la maquinaria.

certificazione UKCA
UKCA

La certificación UKCA Ex (UK Conformity Assessed EXplosive atmosphere) regula los equipos destinados a utilizarse en atmósferas explosivas en el mercado británico.
La certificación UKCA PER (UK Conformity Assessed Pressure Equipment Regulation) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado británico.

Descargar: Catálogos y planos

GEV

DATASHEET
pdf ( 647.34 KB )

GEV

DRAWING
La descarga de algunos archivos está reservada a las personas registradas. Si no está registrado, proceda ahora. Haga clic aquí para inscribirse
zip ( 62.02 KB )
GEV 1/4 stp ( 53.86 KB )
GEV 3/8 stp ( 74.79 KB )
GEV 1/2 stp ( 58.32 KB )
GEV 3/4 stp ( 54.37 KB )
GEV 1 stp ( 75.95 KB )
