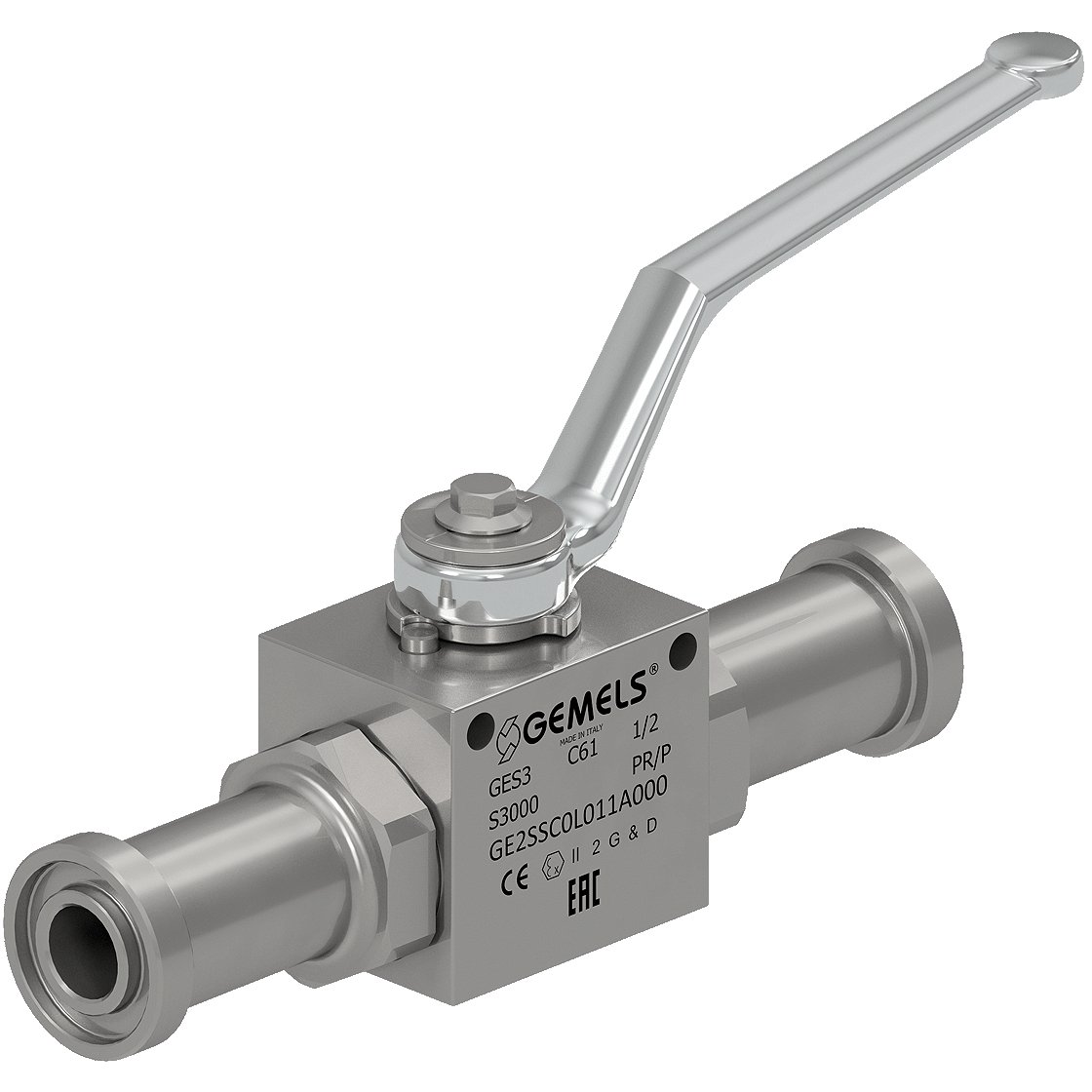

Válvulas GES

GES

valvola a sfera per industria pesante e estrazione

2 VÍAS ALTA PRESIÓN

Ficha técnica

Acero al carbono
Tipo VÁLVULA DE BOLA DE 2 VÍAS
Dimensiones de DN13 a DN25
Rosca SAE J518
Presión hasta PN420/S6000
Temperatura range de -20°C hasta +100°C
Acero inoxidable
Tipo VÁLVULA DE BOLA DE 2 VÍAS
Dimensiones de DN13 a DN25
Rosca SAE J518
Presión hasta PN420/S6000
Temperatura range de -30°C hasta +100°C
Ver accesorios
pdf ( 1.66 MB )
Composición del material
GES esploso
POS Descripción Q.ty Acero al carbono Acero inoxidable
1 Cuerpo 1 1,0737 1,4404
2 Adaptador 2 1,0737 1,4404
3 Bola 1 1,0737 1,4404
4 Vástago del pistón 1 1,0737 1,4404
5 Asiento bola 2 POM POM
6 Maneta 1 ZINC ZINC
7 Arandela 1 1,0116 1,4404
8 Arandela 1 1,0116 1,4404
9 Anillo de vástago 1 POM POM
10 Enchufe 1 1,0737 1,4404
11 Seeger 1 1,4301 1,4404
12 Adaptador o-ring 2 NBR NBR
13 Vástago o-ring 1 NBR NBR
14 Tornillo 1 Din 6921 8.8 Din 6921 A4
15 Engrasadores 2 PVC PVC
Detalles técnicos
ball valve
SAE J518 S3000 - C61
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GE2SSC0L011A000 GES3 13 35 43 19.7 151.5 48.4 11 57 37 110 99.5 5.25 2.79 13 30.2 25.4 3.94 9 5 0.96 36
GE2SSC1L011A000 GES3 20 35 55 25.4 162 62.5 14 75.5 45 180 106.5 6.25 2.79 20 38.1 31.75 3.94 14 6 1.717 50
GE2SSC2L011A000 GES3 25 35 65 29.5 178 66.5 14 83.5 55 180 116.5 6.25 2.79 25 44.4 39.2 3.94 14 6 2.597 50
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GE2SSC0L044A000 GES3 13 35 43 19.7 151.5 48.4 11 57 37 110 99.5 5.25 2.79 13 30.2 25.4 3.94 9 5 0.96 36
GE2SSC1L044A000 GES3 20 35 55 25.4 162 62.5 14 75.5 45 180 106.5 6.25 2.79 20 38.1 31.75 3.94 14 6 1.717 50
GE2SSC2L044A000 GES3 25 35 65 29.5 178 66.5 14 83.5 55 180 116.5 6.25 2.79 25 44.4 39.2 3.94 14 6 2.597 50
SAE J518 S3000 EXTRA LONG - C61
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GE2SXC0L011A000 GES3 13 35 43 19.7 170 48.4 11.1 57.25 37 110 97 5.25 2.79 13 30.2 25.4 3.94 9 5 1.02 36
GE2SXC1L011A000 GES3 20 35 57 25.4 200 62.5 14.35 75.5 49 180 105 6.25 2.79 19 38.1 31.75 3.94 14 6 2.07 50
GE2SXC2L011A000 GES3 25 35 65 29.5 215 66.5 14.35 83.5 55 180 112.6 6.25 2.79 25 44.45 39.62 3.94 14 6 2.79 50
SAE J518 S6000 - C62
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GE2SSC6G011A000 GES6 13 42 43 19.7 151.5 48.4 11 57 37 110 99.5 5.25 2.79 13 31.6 25.4 3.94 9 5 0.956 36
GE2SSC74011A000 GES6 20 42 55 25.4 174 62.5 14 75.5 45 180 106.5 6.25 2.79 20 41.3 31.75 3.94 14 6 1.792 50
GE2SSC83011A000 GES6 25 42 65 29.5 198 66.5 14 83.5 55 180 116.5 6.25 2.79 25 47.8 39.2 3.94 14 6 2.759 50
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GE2SSC6G044A000 GES6 13 42 43 19.7 151.5 48.4 11 57 37 110 99.5 5.25 2.79 13 31.6 25.4 3.94 9 5 0.956 36
GE2SSC74044A000 GES6 20 42 55 25.4 174 62.5 14 75.5 45 180 106.5 6.25 2.79 20 41.3 31.75 3.94 14 6 1.792 50
GE2SSC83044A000 GES6 25 42 65 29.5 198 66.5 14 83.5 55 180 116.5 6.25 2.79 25 47.8 39.2 3.94 14 6 2.759 50
SAE J518 S6000 EXTRA LONG - C62
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GE2SXC6G011A000 GES6 13 42 43 19.7 180 48.4 11.1 57.25 37 110 97 5.25 2.79 13 31.75 25.4 3.94 9 5 1.05 36
GE2SXC74011A000 GES6 20 42 57 25.4 200 62.5 14.35 75.5 49 180 105 6.25 2.79 19 41.3 31.75 3.94 14 6 2.11 50
GE2SXC83011A000 GES6 25 42 65 29.5 250 66.5 14.35 83.5 55 180 112.6 6.25 2.79 25 47.63 39.62 3.94 14 6 3.07 50
Certificaciones
valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certificación CE ATEX (ATmósfera EXplosiva) regula los equipos destinados a ser utilizados en zonas peligrosas en el mercado de la Comunidad Europea.

valvole certificate EAC EurAsian Conformity
EAC

Los certificados y declaraciones de conformidad EAC (EurAsian Conformity) acreditan la conformidad de los productos que han sido considerados y evaluados conforme a los reglamentos técnicos de la Unión Aduanera Euroasiática, con especial referencia a los equipos a presión, los equipos para atmósferas explosivas y la maquinaria.

certificazione UKCA
UKCA

La certificación UKCA Ex (UK Conformity Assessed EXplosive atmosphere) regula los equipos destinados a utilizarse en atmósferas explosivas en el mercado británico.
La certificación UKCA PER (UK Conformity Assessed Pressure Equipment Regulation) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado británico.

Descargar: Catálogos y planos

GES

DATASHEET
pdf ( 1.66 MB )

GES

DRAWING
La descarga de algunos archivos está reservada a las personas registradas. Si no está registrado, proceda ahora. Haga clic aquí para inscribirse
zip ( 1.78 MB )
GES DN13 SAE S3000 stp ( 2.57 MB )
GES DN20 SAE S3000 stp ( 1.07 MB )
GES DN25 SAE S3000 stp ( 1.05 MB )
GES DN13 SAE S6000 stp ( 2.57 MB )
GES DN20 SAE S6000 stp ( 1.01 MB )
GES DN25 SAE S6000 stp ( 1.05 MB )
