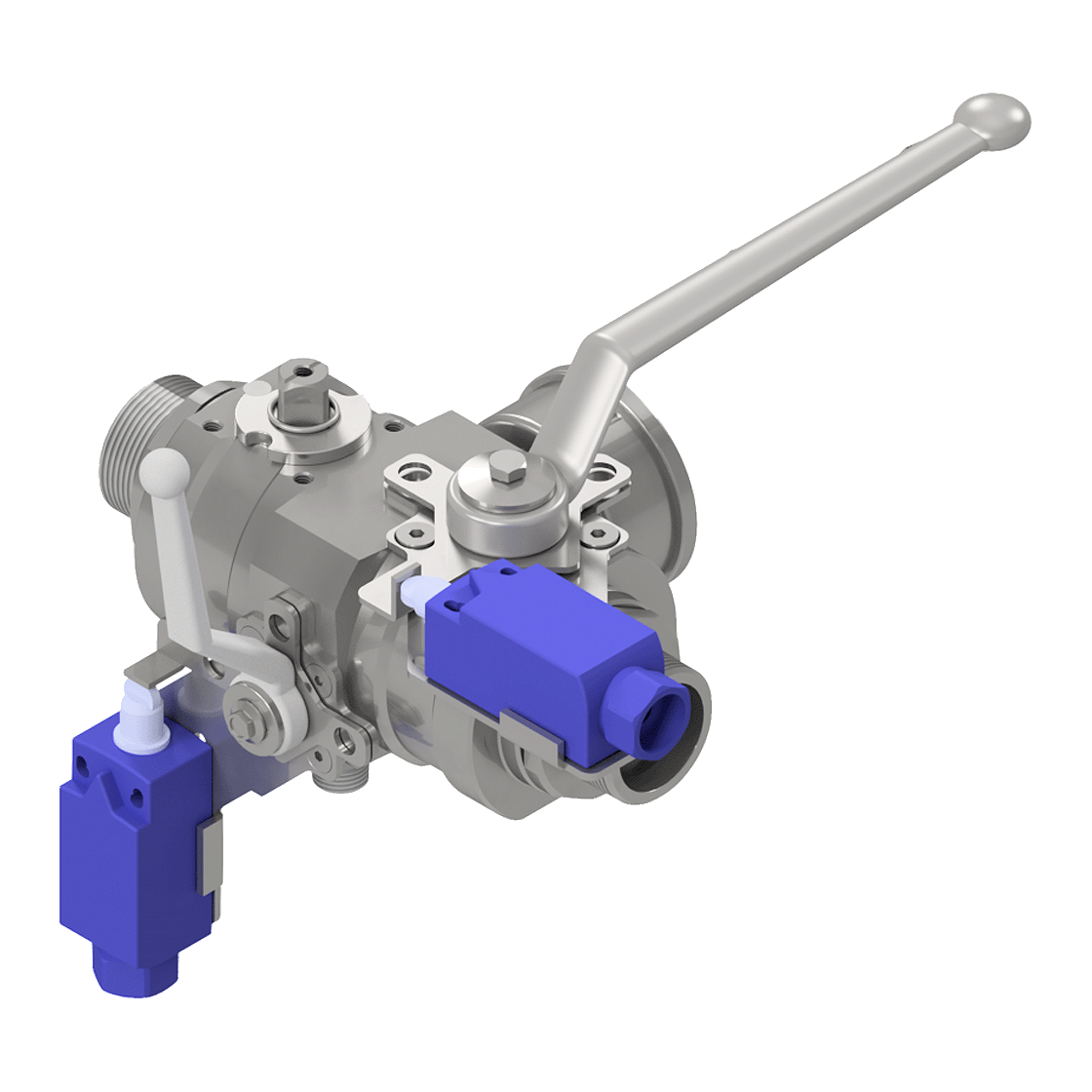

Válvula de bola personalizadas para extinción de incendios

GE/GB DBB + LIMIT SWITCH

valvola a sfera per antincendio

Válvula a medida según requisitos específicos

Las válvulas de bola GE/GB DBB con limit switch para sistemas contra incendios representan una solución patentada Gemels para sistemas de seguridad contra incendios y aplicaciones hidráulicas de alta presión en los sectores industrial, ingeniería de instalaciones y protección civil. Esta configuración integra una válvula double block & bleed con un interruptor de posición (limit switch), permitiendo el monitoreo en tiempo real del estado de la válvula. Diseñadas como soluciones personalizadas para fire-fighting systems, garantizan fiabilidad y seguridad en condiciones críticas.



DISEÑO REGISTRADO

pdf ( 112.94 KB )
valve
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GE2 DBB DIN 16S + LIMIT SWITCH GE 13 52 28 168.6 128 136 65 107 231 129 199
GE2 DBB DIN 30S + LIMIT SWITCH GE 25 70 34.5 200 146 156 85 127 340 141 211
GB1 DBB DIN 38S + LIMIT SWITCH GB 32 85 38.5 236 166 169 98 140 473.5 179 249
certificazione UKCA
UKCA

La certificación UKCA PER (UK Conformity Assessed Pressure Equipment Regulation) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado británico.

valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certificación CE ATEX (ATmósfera EXplosiva) regula los equipos destinados a ser utilizados en zonas peligrosas en el mercado de la Comunidad Europea.

valvole certificate CE
CE PED

La Directiva CE PED (Directiva sobre equipos a presión) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado de la Comunidad Europea.

CUSTOMIZED LEAN SOLUTION

DATASHEET
pdf ( 112.94 KB )
