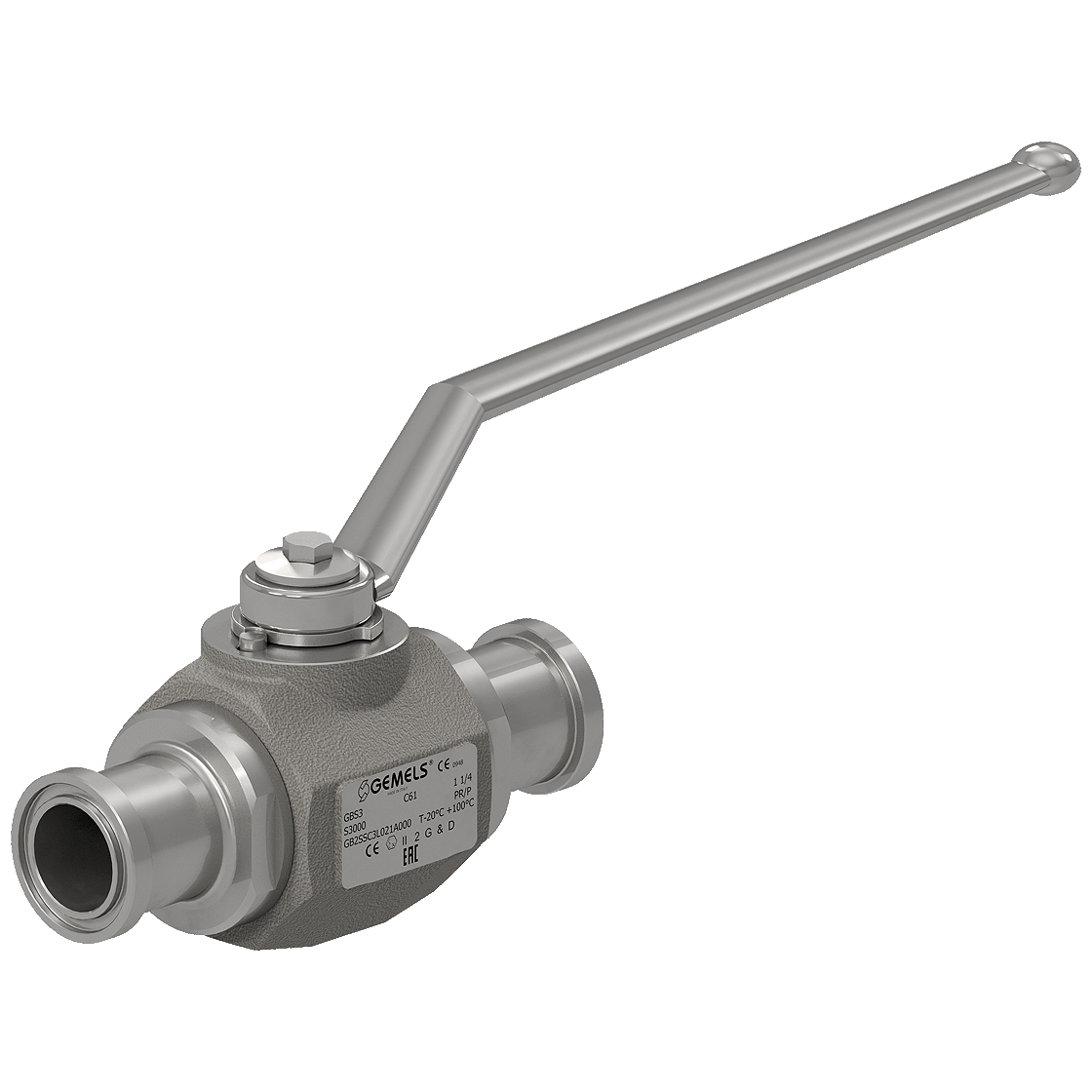

Válvula de bola para acerìas e industria siderúrgica

GBS

valvola a sfera per eolico

2 VÍAS ALTA PRESIÓN

Las válvulas de bola de la serie GBS ofrecen una solución robusta y de alto rendimiento para aplicaciones de 2 vías de alta presión con conexiones bridadas, diseñadas para la industria siderúrgica, plantas industriales pesadas y sistemas hidráulicos sometidos a altas cargas. Son ideales para aplicaciones que requieren resistencia mecánica y fiabilidad en condiciones exigentes.

Fabricadas en acero al carbono o acero inoxidable y diseñadas para trabajar hasta PN420 / S6000, las válvulas GBS garantizan durabilidad y fiabilidad incluso en entornos con vibraciones y cargas elevadas. La configuración de 2 vías de alta presión permite un control directo y seguro del flujo.

Las conexiones bridadas SAE J518 aseguran una instalación estable y estandarizada, mientras que el diseño compacto y macizo del cuerpo está optimizado para condiciones críticas.

Ficha técnica

Acero al carbono
Tipo VÁLVULA DE BOLA DE 2 VÍAS
Dimensiones de DN32 a DN50
Rosca SAE J518
Presión hasta PN420/S6000
Temperatura range de -20°C hasta +100°C (cuerpo -46°C)
Acero inoxidable
Tipo VÁLVULA DE BOLA DE 2 VÍAS
Dimensiones de DN32 a DN50
Rosca SAE J518
Presión hasta PN420/S6000
Temperatura range de -20°C hasta +100°C (cuerpo-46°C)
Ver accesorios
pdf ( 1.26 MB )
valvola a sfera per settore marino, energia rinnovabile e siderurgia
POS Descripción Q.ty Acero al carbono Acero inoxidable
1 Cuerpo 1 1,0570 1,4404
2 Adaptador 2 1,0570 1,4404
3 Bola 1 1,0737 1,4404
4 Vástago del pistón 1 1,0737 1,4404
5 Asiento bola 2 POM POM
6 Maneta 1 1,0116 1,0116
7 Arandela 1 1,0116 1,4404
8 Arandela 1 1,0737 1,4404
9 Anillo de vástago 1 POM POM
10 Enchufe 1 1,0737 1,4404
11 Seeger 1 1,4301 1,4404
12 Adaptador o-ring 4 NBR NBR
13 Vástago o-ring 1 NBR NBR
14 Tornillo 1 ISO4017 8.8 ISO4017 A4
15 Engrasadores 2 PVC PVC
ball valve
SAE J518 S3000 - C61
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB2SSC3L021A000 GBS3 32 28 89 42.5 190.5 75 14 107.5 85 310 162.5 2.79 32 50.8 91.5 44.45 3.94 17 5.429
GB2SSC4L021A000 GBS3 40 21 106 52.5 230.5 85 14 124.5 105 310 180 2.79 40 60.26 112 53.72 3.94 17 8.265
GB2SSC5L021A000 GBS3 50 21 115.5 58.5 232 98 14 134 117 310 190 2.79 50 71.4 126 63.25 3.94 17 9.865
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB2SSC3L044A000 GBS3 32 28 89 42.5 190.5 75 14 107.5 85 310 162.5 2.79 32 50.8 91.5 44.45 3.94 17 5.429
GB2SSC4L044A000 GBS3 40 21 106 52.5 230.5 85 14 124.5 105 310 180 2.79 40 60.26 112 53.72 3.94 17 8.265
GB2SSC5L044A000 GBS3 50 21 115.5 58.5 232 98 14 134 117 310 190 2.79 50 71.4 126 63.25 3.94 17 9.865
SAE J518 S3000 EXTRA LONG - C61
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB2SXC3L021A000 GBS3 32 28 89 42.5 275 75 14 107.5 85 310 162.5 2.79 30 50.8 91.5 44.45 3.94 17 5.206
GB2SXC4L021A000 GBS3 40 21 106 52.5 321 85 14 124.5 105 310 180 2.79 38 60.33 112 53.72 3.94 17 8.323
GB2SXC5L021A000 GBS3 50 21 115.5 58.5 323 97.85 14 134 117 310 190 2.79 48 71.4 126 63.25 3.94 17 10.097
SAE J518 S6000 - C62
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB2SSC93021A000 GBS6 32 42 89 42.5 223 75 14 107.5 85 310 162.5 2.79 32 54 91.5 44.45 3.94 17 5.828
GB2SSCA3021A000 GBS6 40 42 106 52.5 281 85 14 124.5 105 310 180 2.79 40 63.46 112 53.67 3.94 17 8.251
GB2SSCB3021A000 GBS6 50 42 115.5 58.5 316 98 14 134 117 310 190 2.79 50 79.4 126 63.25 3.94 17 11.774
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB2SSC93044A000 GBS6 32 42 89 42.5 223 75 14 107.5 85 310 162.5 2.79 32 54 91.5 44.45 3.94 17 5.828
GB2SSCA3044A000 GBS6 40 42 106 52.5 281 85 14 124.5 105 310 180 2.79 40 63.46 112 53.67 3.94 17 8.251
GB2SSCB3044A000 GBS6 50 42 115.5 58.5 316 98 14 134 117 310 190 2.79 50 79.4 126 63.25 3.94 17 11.774
SAE J518 S6000 EXTRA LONG - C62
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB2SXC93021A000 GBS6 32 42 89 42.5 322 75 14 107.5 85 310 162.5 2.79 32 54 91.5 44.45 3.94 17 5.828
GB2SXCA3021A000 GBS6 40 42 106 52.5 380 85 14 124.5 105 310 180 2.79 38 63.46 112 53.72 3.94 17 8.47
GB2SXCB3021A000 GBS6 50 42 115.5 58.5 385 97.85 14 134 117 310 190 2.79 48 79.4 126 63.25 3.94 17 12.058
valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certificación CE ATEX (ATmósfera EXplosiva) regula los equipos destinados a ser utilizados en zonas peligrosas en el mercado de la Comunidad Europea.

valvole certificate CE
CE PED

La Directiva CE PED (Directiva sobre equipos a presión) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado de la Comunidad Europea.

valvole certificate EAC EurAsian Conformity
EAC

Los certificados y declaraciones de conformidad EAC (EurAsian Conformity) acreditan la conformidad de los productos que han sido considerados y evaluados conforme a los reglamentos técnicos de la Unión Aduanera Euroasiática, con especial referencia a los equipos a presión, los equipos para atmósferas explosivas y la maquinaria.

certificazione UKCA
UKCA

La certificación UKCA PER (UK Conformity Assessed Pressure Equipment Regulation) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado británico.

GBS

DATASHEET
pdf ( 1.26 MB )

GBS

DRAWING
La descarga de algunos archivos está reservada a las personas registradas. Si no está registrado, proceda ahora. Haga clic aquí para inscribirse
zip ( 833.14 KB )
GBS3 DN32 stp ( 772.70 KB )
GBS3 DN40 stp ( 796.13 KB )
GBS3 DN50 stp ( 772.39 KB )
GBS6 DN32 stp ( 782.39 KB )
GBS6 DN40 stp ( 799.74 KB )
GBS6 DN50 stp ( 771.97 KB )
