Válvula de bola para energías renovables y marino

GBF

valvola a sfera per eolico

2 VÍAS ALTA PRESIÓN

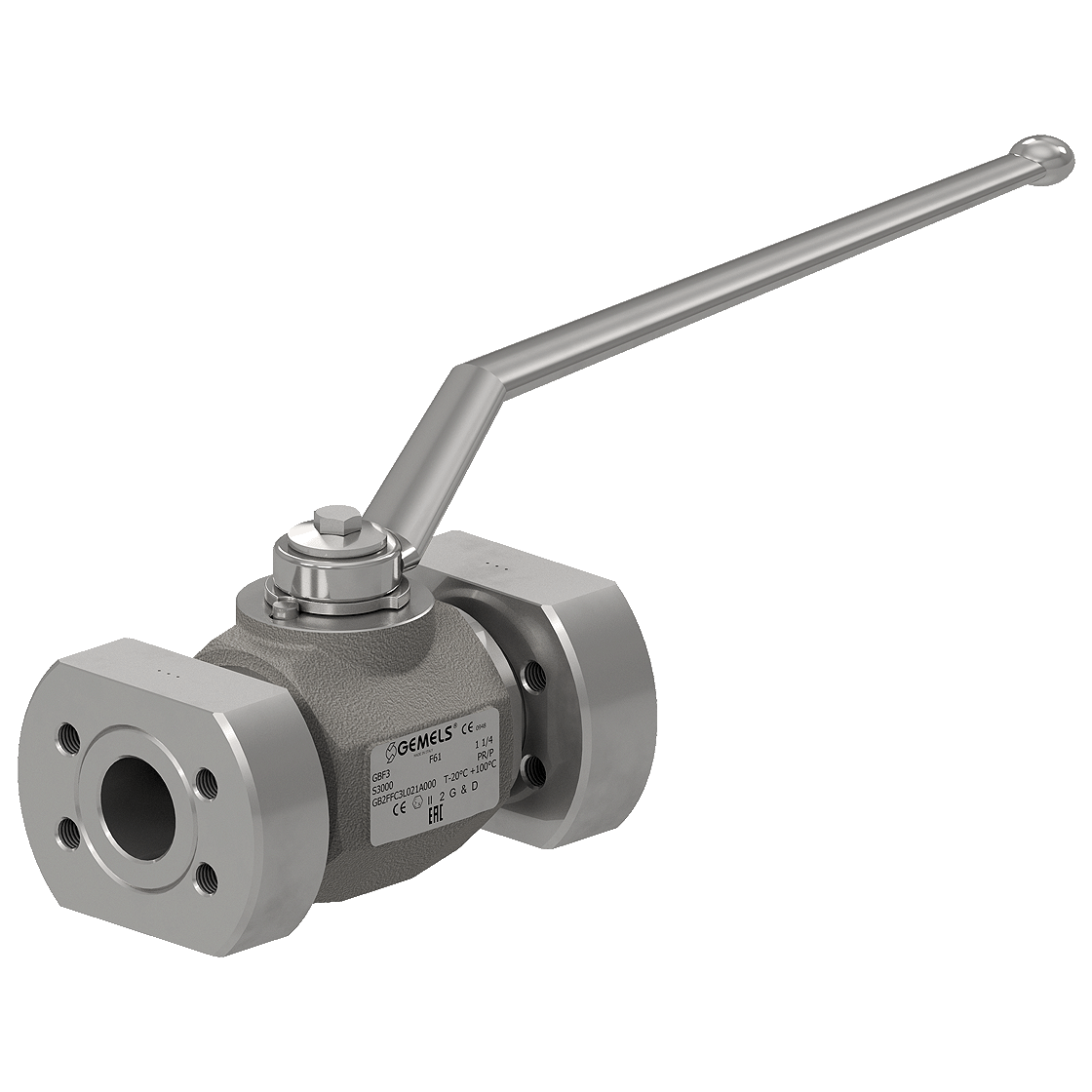

Las válvulas de bola de la serie GBF ofrecen una solución de alto rendimiento para aplicaciones de 2 vías de alta presión, diseñadas para sectores como energías renovables, energía eólica, industria siderúrgica y aplicaciones marinas. Son ideales para su integración en sistemas hidráulicos industriales donde se requiere fiabilidad y funcionamiento continuo.

Fabricadas en acero al carbono o acero inoxidable y diseñadas para trabajar hasta PN420 / S6000, las válvulas GBF garantizan alta resistencia mecánica y larga vida útil incluso en condiciones exigentes. La configuración de 2 vías de alta presión permite un control directo y estable del flujo.

Las conexiones bridadas ISO 6162 / SAE J518 hacen que esta serie sea especialmente adecuada para instalaciones en tuberías, skids y plantas industriales, garantizando un montaje seguro y estandarizado. El diseño del cuerpo está optimizado para aplicaciones en línea de alta presión.

Esta gama es ideal para aplicaciones que requieren conexiones industriales bridadas, fiabilidad operativa y gestión eficiente de fluidos técnicos.

Ficha técnica

Acero al carbono
Tipo VÁLVULA DE BOLA DE 2 VÍAS
Dimensiones de DN32 a DN50
Rosca ISO6162-1/-2 , SAEJ518-1/-2
Presión hasta PN420/S6000
Temperatura range de - 30°C hasta +100°C (cuerpo -46°C)
Acero inoxidable
Tipo VÁLVULA DE BOLA DE 2 VÍAS
Dimensiones de DN32 a DN50
Rosca ISO6162-1/-2 , SAEJ518-1/-2
Presión hasta PN420/S6000
Temperatura range de - 30°C hasta +100°C (cuerpo -46°C)
Ver accesorios
pdf ( 1.02 MB )
valvola a sfera 2vie
POS Descripción Q.ty Acero al carbono Acero inoxidable
1 Cuerpo 1 1,0570 1,4404
2 Adaptador 2 1,0570 1,4404
3 Bola 1 1,0737 1,4404
4 Vástago del pistón 1 1,0737 1,4404
5 Asiento bola 2 POM POM
6 Maneta 1 1,0116 1,0116
7 Arandela 1 1,0116 1,4404
8 Arandela 1 1,0737 1,4404
9 Brida 2 1,0570 1,4404
10 Anillo de vástago 1 POM POM
11 Enchufe 1 1,0737 1,4404
12 Seeger 1 1,4301 1,4404
13 Adaptador o-ring 4 NBR NBR
14 Vástago o-ring 1 NBR NBR
15 Tornillo 1 ISO4017 8.8 IS04017 A4
ball valve
SAE J518 S3000 - F61
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB2FFC3L021A000 GBF3 32 28 89 42.5 172 75 14 107.5 105 310 162 M10 32 17 8.102 58.7 30.2
GB2FFC4L021A000 GBF3 40 21 106 52.5 176.5 85 14 124.5 120 310 180 M12 40 17 11.142 69.8 35.7
GB2FFC5L021A000 GBF3 50 21 115.5 58.5 196 98 14 134 145 310 190 M12 50 17 15.343 77.8 42.9
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB2FFC3L044A000 GBF3 32 28 89 42.5 172 75 14 107.5 105 310 162 M10 32 17 8.102 58.7 30.2
GB2FFC4L044A000 GBF3 40 21 106 52.5 176.5 85 14 124.5 120 310 180 M12 40 17 11.142 69.8 35.7
GB2FFC5L044A000 GBF3 50 21 115.5 58.5 196 98 14 134 145 310 190 M12 50 17 15.343 77.8 42.9
SAE J518 S3000 UNC - F61
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB2FUC3L021A000 GBF3 32 28 89 42.5 172 75 14 107.5 98 310 163 7/16-14 UNC 32 17 8.102 58.7 30.2
GB2FUC4L021A000 GBF3 40 21 106 52.5 176.5 85 14 124.5 113 310 180 1/2-13 UNC 40 17 11.142 69.8 35.7
GB2FUC5L021A000 GBF3 50 21 115.5 58.5 196 98 14 134 123 310 190 1/2-13 UNC 50 17 15.343 77.8 42.9
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB2FUC3L044A000 GBF3 32 28 89 42.5 172 75 14 107.5 98 310 163 7/16-14 UNC 32 17 8.102 58.7 30.2
GB2FUC4L044A000 GBF3 40 21 106 52.5 176.5 85 14 124.5 113 310 180 1/2-13 UNC 40 17 11.142 69.8 35.7
GB2FUC5L044A000 GBF3 50 21 115.5 58.5 196 98 14 134 123 310 190 1/2-13 UNC 50 17 15.343 77.8 42.9
SAE J518 S6000 - F62
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB2FFC93021A000 GBF6 32 42 89 42.5 172 75 14 107.5 98 310 160 M12 32 17 8.102 66.7 31.8
GB2FFCA3021A000 GBF6 40 42 106 52.5 176.5 85 14 124.5 113 310 180 M16 40 17 11.142 79.4 36.5
GB2FFCB3021A000 GBF6 50 42 115.5 58.5 196 98 14 134 123 310 190 M20 50 17 15.343 96.8 44.5
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB2FFC93044A000 GBF6 32 42 89 42.5 172 75 14 107.5 98 310 160 M12 32 17 8.102 66.7 31.8
GB2FFCA3044A000 GBF6 40 42 106 52.5 176.5 85 14 124.5 113 310 180 M16 40 17 11.142 79.4 36.5
GB2FFCB3044A000 GBF6 50 42 115.5 58.5 196 98 14 134 123 310 190 M20 50 17 15.343 96.8 44.5
SAE J518 S6000 UNC - F62
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB2FUC93021A000 GBF6 32 42 89 42.5 172 75 14 107.5 98 310 163 1/2-13 UNC 32 17 8.102 66.7 31.8
GB2FUCA3021A000 GBF6 40 42 106 52.5 176.5 85 14 124.5 113 310 180 5/8-11 UNC 40 17 11.142 79.4 36.5
GB2FUCB3021A000 GBF6 50 42 115.5 58.5 196 98 14 134 123 310 190 3/4-10 UNC 50 17 15.343 96.8 44.5
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB2FUC93044A000 GBF6 32 42 89 42.5 172 75 14 107.5 98 310 163 1/2-13 UNC 32 17 8.102 66.7 31.8
GB2FUCA3044A000 GBF6 40 42 106 52.5 176.5 85 14 124.5 113 310 180 5/8-11 UNC 40 17 11.142 79.4 36.5
GB2FUCB3044A000 GBF6 50 42 115.5 58.5 196 98 14 134 123 310 190 3/4-10 UNC 50 17 15.343 96.8 44.5
valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certificación CE ATEX (ATmósfera EXplosiva) regula los equipos destinados a ser utilizados en zonas peligrosas en el mercado de la Comunidad Europea.

valvole certificate CE
CE PED

La Directiva CE PED (Directiva sobre equipos a presión) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado de la Comunidad Europea.

valvole certificate EAC EurAsian Conformity
EAC

Los certificados y declaraciones de conformidad EAC (EurAsian Conformity) acreditan la conformidad de los productos que han sido considerados y evaluados conforme a los reglamentos técnicos de la Unión Aduanera Euroasiática, con especial referencia a los equipos a presión, los equipos para atmósferas explosivas y la maquinaria.

certificazione UKCA
UKCA

La certificación UKCA PER (UK Conformity Assessed Pressure Equipment Regulation) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado británico.

GBF

DATASHEET
pdf ( 1.02 MB )

GBF

DRAWING
La descarga de algunos archivos está reservada a las personas registradas. Si no está registrado, proceda ahora. Haga clic aquí para inscribirse
zip ( 1.93 MB )
GBF3 DN32 stp ( 994.97 KB )
GBF3 DN40 stp ( 967.50 KB )
GBF3 DN50 stp ( 976.03 KB )
GBF6 DN32 stp ( 940.15 KB )
GBF6 DN40 stp ( 956.64 KB )
GBF6 DN50 stp ( 919.84 KB )
GBF3 DN32 UNC stp ( 948.32 KB )
GBF3 DN40 UNC stp ( 1.01 MB )
GBF3 DN50 UNC stp ( 929.34 KB )
GBF6 DN32 UNC stp ( 1.06 MB )
GBF6 DN40 UNC stp ( 965.95 KB )
GBF6 DN50 UNC stp ( 935.58 KB )
