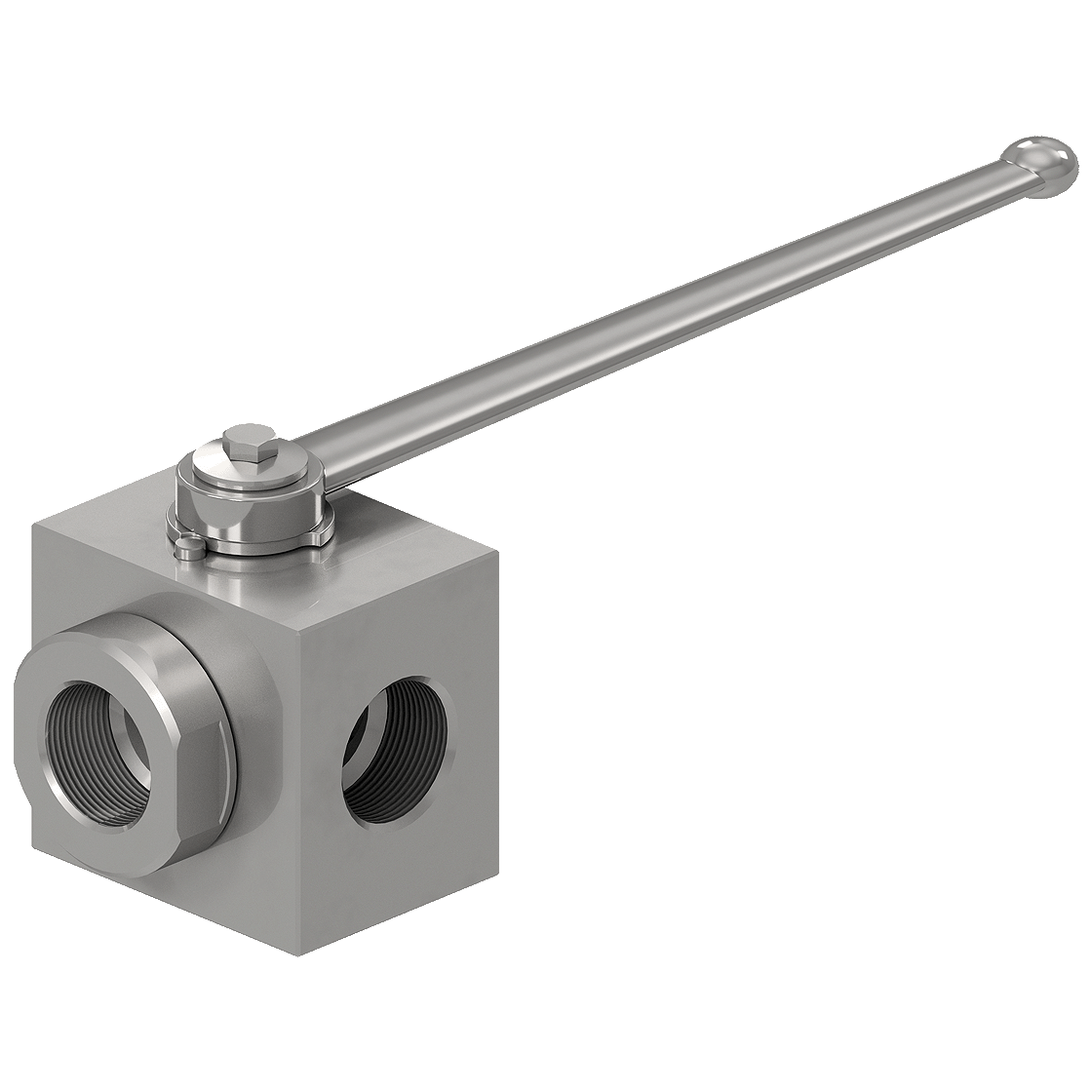

Válvulas de bola para industria pesada y extincion de incendios

GB3

valvole a sfera per movimento terra

3 VÍAS ALTA PRESIÓN

Las válvulas de bola de la serie GB3 ofrecen una solución robusta y fiable para aplicaciones de 3 vías de alta presión, diseñadas para sistemas hidráulicos en maquinaria de movimiento de tierras, excavadoras e industria pesada. La geometría del cuerpo, compacta y maciza, está optimizada para soportar altas cargas mecánicas y garantizar un funcionamiento fiable en condiciones exigentes.

Fabricadas en acero al carbono y diseñadas para trabajar hasta PN350, las válvulas GB3 son ideales para sistemas hidráulicos que requieren desviación y control de flujo con alta precisión. La configuración de 3 vías de alta presión permite una gestión eficiente y segura del flujo.

El diseño compacto tipo bloque facilita la integración en maquinaria móvil donde el espacio es limitado pero se requiere alta resistencia estructural. La disposición de puertos está optimizada para el enrutamiento hidráulico directo.

Esta gama es ideal para aplicaciones que requieren robustez, control fiable del flujo y gestión eficiente de circuitos hidráulicos en equipos industriales.

Ficha técnica

Acero al carbono
Tipo VÁLVULA DE BOLA DE 3 VÍAS
Dimensiones de DN32 a DN50
Rosca BSP-NPT
Presión hasta PN350
Temperatura range de -20°C hasta +100°C
Acero inoxidable
Tipo VÁLVULA DE BOLA DE 3 VÍAS
Dimensiones de DN32 a DN50
Rosca BSP-NPT
Presión hasta PN350
Temperatura range de -30°C hasta +100°C
Ver accesorios
pdf ( 737.42 KB )
valvola GB3 esploso
POS Descripción Q.ty Acero al carbono Acero inoxidable
1 Cuerpo 1 1,0570 1,4404
2 Adaptador 2 1,0570 1,4404
3 Bola 1 1,0737 1,4404
4 Vástago del pistón 1 1,0737 1,4404
5 Asiento bola 2 POM POM
6 Maneta 1 1,0116 1,0116
7 Arandela 1 1,0116 1,4404
8 Arandela 1 1,0116 1,4404
9 Anillo de vástago 1 POM POM
10 Enchufe 1 1,0737 1,4404
11 Seeger 1 1,4301 1,4404
12 Adaptador o-ring 4 NBR NBR
13 Vástago o-ring 1 NBR NBR
14 Tornillo 1 IS04017 8.8 IS04017 A4
15 Engrasadores 3 PVC PVC
ball valve
BSP / NPT ASSEMBLING THREADS
ball valve
BSP / NPT
DIN/ISO 228 BSP
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB3GGT63021A000 GB3 G1 1/4 32 35 93 46.5 115 75 13.5 111.5 99 300 120.5 32 G 1 1/4 17 5.725
GB3GGT73021A000 GB3 G1 1/2 40 35 107 53.5 131 85 13.5 125.5 115 300 134.5 40 G 1 1/2 17 8.632
GB3GGT83021A000 GB3 G 2 50 35 114 57 140 98 13.5 132.5 128 300 141.5 50 G 2 17 10.607
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB3GGT63044A000 GB3 G1 1/4 32 35 93 46.5 115 75 13.5 111.5 99 300 120.5 32 G 1 1/4 17 5.725
GB3GGT73044A000 GB3 G1 1/2 40 35 107 53.5 131 85 13.5 125.5 115 300 134.5 40 G 1 1/2 17 8.632
GB3GGT83044A000 GB3 G 2 50 35 114 57 140 98 13.5 132.5 128 300 141.5 50 G 2 17 10.607
disegno tecnico Gemels
ANSI/ASME B1.20.1 NPT
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB3NNT63021A000 GB3 N 1 1/4 32 35 93 46.5 115 75 13.5 111.5 99 300 120.5 32 N 1 1/4 17 5.725
GB3NNT73021A000 GB3 N 1 1/2 40 35 107 53.5 131 85 13.5 125.5 115 300 134.5 40 N 1 1/2 17 8.632
GB3NNT83021A000 GB3 N 2 50 35 114 57 140 98 13.5 132.5 128 300 141.5 50 N 2 17 10.607
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB3NNT63044A000 GB3 N 1 1/4 32 35 93 46.5 115 75 13.5 111.5 99 300 120.5 32 N 1 1/4 17 5.725
GB3NNT73044A000 GB3 N 1 1/2 40 35 107 53.5 131 85 13.5 125.5 115 300 134.5 40 N 1 1/2 17 8.632
GB3NNT83044A000 GB3 N 2 50 35 114 57 140 98 13.5 132.5 128 300 141.5 50 N 2 17 10.607
disegno tecnico Gemels
DIN/ISO 228 BSP - ASSEMBLING THREADS AS PER ISO 5211
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB3GGT63021AF50 GB3 G 1 1/4 32 35 93 46.5 115 75 13.5 111.5 99 300 120.5 F05 32 G 1 1/4 M6 17 50 5.725
GB3GGT73021AF50 GB3 G 1 1/2 40 35 107 53.5 131 85 13.5 125.5 115 300 134.5 F05 40 G 1 1/2 M6 17 50 8.632
GB3GGT83021AF50 GB3 G 2 50 35 114 57 140 98 13.5 132.5 128 300 141.5 F05 50 G 2 M6 17 50 10.607
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB3GGT63044AF50 GB3 G 1 1/4 32 35 93 46.5 115 75 13.5 111.5 99 300 120.5 F05 32 G 1 1/4 M6 17 50 5.725
GB3GGT73044AF50 GB3 G 1 1/2 40 35 107 53.5 131 85 13.5 125.5 115 300 134.5 F05 40 G 1 1/2 M6 17 50 8.632
GB3GGT83044AF50 GB3 G 2 50 35 114 57 140 98 13.5 132.5 128 300 141.5 F05 50 G 2 M6 17 50 10.607
disegno tecnico Gemels
ANSI/ASME B1.20.1 NPT - ASSEMBLING THREADS AS PER ISO 5211
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB3NNT63021AF50 GB3 N 1 1/4 32 35 93 46.5 115 75 13.5 111.5 99 300 120.5 F05 32 N 1 1/4 M6 17 50 5.725
GB3NNT73021AF50 GB3 N 1 1/2 40 35 107 53.5 131 85 13.5 125.5 115 300 134.5 F05 40 N 1 1/2 M6 17 50 8.632
GB3NNT83021AF50 GB3 N 2 50 35 114 57 140 98 13.5 132.5 128 300 141.5 F05 50 N 2 M6 17 50 10.607
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB3NNT63044AF50 GB3 N 1 1/4 32 35 93 46.5 115 75 13.5 111.5 99 300 120.5 F05 32 N 1 1/4 M6 17 50 5.725
GB3NNT73044AF50 GB3 N 1 1/2 40 35 107 53.5 131 85 13.5 125.5 115 300 134.5 F05 40 N 1 1/2 M6 17 50 8.632
GB3NNT83044AF50 GB3 N 2 50 35 114 57 140 98 13.5 132.5 128 300 141.5 F05 50 N 2 M6 17 50 10.607
disegno tecnico Gemels
valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certificación CE ATEX (ATmósfera EXplosiva) regula los equipos destinados a ser utilizados en zonas peligrosas en el mercado de la Comunidad Europea.

valvole certificate CE
CE PED

La Directiva CE PED (Directiva sobre equipos a presión) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado de la Comunidad Europea.

valvole certificate EAC EurAsian Conformity
EAC

Los certificados y declaraciones de conformidad EAC (EurAsian Conformity) acreditan la conformidad de los productos que han sido considerados y evaluados conforme a los reglamentos técnicos de la Unión Aduanera Euroasiática, con especial referencia a los equipos a presión, los equipos para atmósferas explosivas y la maquinaria.

certificazione UKCA
UKCA

La certificación UKCA PER (UK Conformity Assessed Pressure Equipment Regulation) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado británico.

GB3

DATASHEET
pdf ( 737.42 KB )

GB3

DRAWING
La descarga de algunos archivos está reservada a las personas registradas. Si no está registrado, proceda ahora. Haga clic aquí para inscribirse
zip ( 198.07 KB )
GB3 1 1/4 stp ( 407.57 KB )
GB3 1 1/2 stp ( 376.79 KB )
GB3 2 stp ( 390.11 KB )
