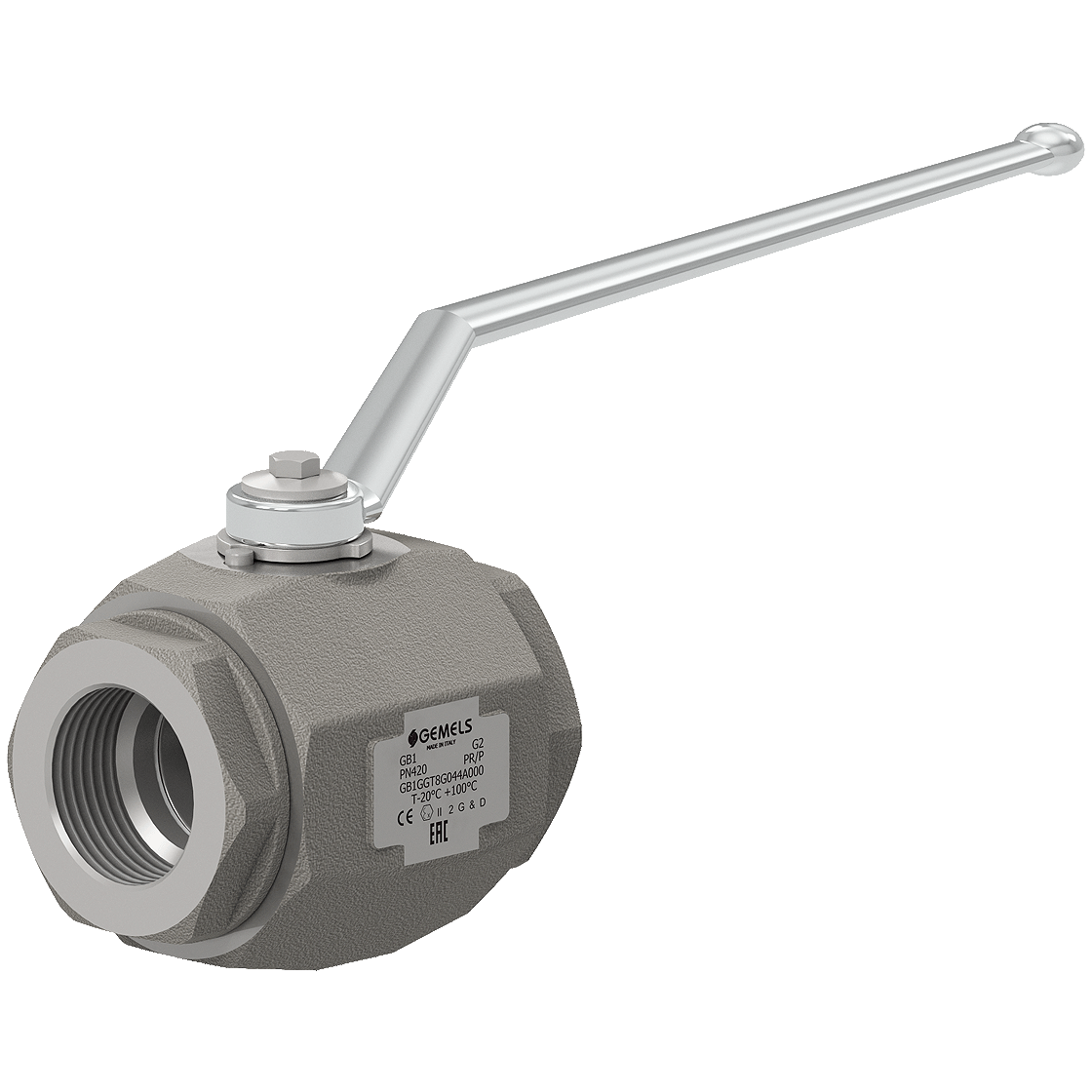

Válvulas GB1

GB1

valvola a sfera per antincendio

2 VÍAS ALTA PRESIÓN

Ficha técnica

Acero al carbono
Tipo VÁLVULA DE BOLA DE 2 VÍAS
Dimensiones de DN32 a DN50
Rosca BSP-NPT-SAE
Presión hasta PN420
Temperatura range de -30°C hasta +100°C (cuerpo -46°C)
Acero inoxidable
Tipo VÁLVULA DE BOLA DE 2 VÍAS
Dimensiones de DN32 a DN50
Rosca BSP-NPT-SAE
Presión hasta PN420
Temperatura range de -30°C hasta +100°C (cuerpo-46°C)
Composición del material
valvola 2 way high pressure
POS Descripción Q.ty Acero al carbono Acero inoxidable
1 Cuerpo 1 1,0570 1,4404
2 Adaptador 2 1,0570 1,4404
3 Bola 1 1,0737 1,4404
4 Vástago del pistón 1 1,0737 1,4404
5 Asiento bola 2 POM POM
6 Maneta 1 1,0116 1.0116
7 Arandela 1 1,0116 1,4031
8 Arandela 1 1,0737 1,4031
9 Back-up 1 PTFE PTFE
10 Anillo de vástago 1 POM POM
11 Enchufe 1 1,0737 1,4404
12 Seeger 1 1,4301 1,4404
13 Adaptador o-ring 4 NBR NBR
14 Vástago o-ring 1 NBR NBR
15 Tornillo 1 ISO4017 8.8 ISO4017 A4
16 Engrasadores 2 PVC PVC
Detalles técnicos
DIN/ISO 228 BSP
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB1GGT6G0L1A000 GB1 G 1 1/4 32 42 89 42.5 115 75 14 107.5 85 310 162.5 32 G 1 1/4 92 17 4.489
GB1GGT7G0L1A000 GB1 G 1 1/2 40 42 106 52.5 131 85 14 124.5 105 310 179.5 40 G 1 1/2 113 17 6,750
GB1GGT8G0L1A000 GB1 G 2 50 42 115.5 58.5 140 97.85 14 134 117 310 189 50 G 2 126 17 8,708
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB1GGT6G044A000 GB1 G 1 1/4 32 42 89 42.5 115 75 14 107.5 85 310 162.5 32 G 1 1/4 92 17 4.489
GB1GGT7G044A000 GB1 G 1 1/2 40 42 106 52.5 131 85 14 124.5 105 310 179.5 40 G 1 1/2 113 17 6,750
GB1GGT8G044A000 GB1 G 2 50 42 115.5 58.5 140 97.85 14 134 117 310 189 50 G 2 126 17 8,708
disegno tecnico Gemels
ANSI/ASME B1.20.1 NPT
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB1NNT6G0L1A000 GB1 N 1 1/4 32 42 89 42.5 115 75 14 107.5 85 310 162.5 32 N 1 1/4 92 17 4.489
GB1NNT7G0L1A000 GB1 N 1 1/2 40 42 106 52.5 131 85 14 124.5 105 310 179.5 40 N 1 1/2 113 17 6,774
GB1NNT8G0L1A000 GB1 N 2 50 42 115.5 58.5 140 97.85 14 134 117 310 189 50 N 2 126 17 8,708
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB1NNT6G044A000 GB1 N 1 1/4 32 42 89 42.5 115 75 14 107.5 85 310 162.5 32 N 1 1/4 92 17 4.489
GB1NNT7G044A000 GB1 N 1 1/2 40 42 106 52.5 131 85 14 124.5 105 310 179.5 40 N 1 1/2 113 17 6,774
GB1NNT8G044A000 GB1 N 2 50 42 115.5 58.5 140 97.85 14 134 117 310 189 50 N 2 126 17 8,708
disegno tecnico Gemels
SAE J1926-1
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB1EEE5G0L1A000 GB1 SAE20 32 42 89 42.5 115 75 14 107.5 85 310 162.5 32 1 5/8 UNF 92 17 4.489
GB1EEE6G0L1A000 GB1 SAE24 40 42 106 52.5 131 85 14 124.5 105 310 179.5 40 1 7/8 UNF 113 17 6,822
GB1EEE7G0L1A000 GB1 SAE32 50 42 115.5 58.5 140 97.85 14 134 117 310 189 50 1 1/2 UNF 126 17 8,708
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB1EEE5G044A000 GB1 SAE20 32 42 89 42.5 115 75 14 107.5 85 310 162.5 32 1 5/8 UNF 92 17 4.489
GB1EEE6G044A000 GB1 SAE24 40 42 106 52.5 131 85 14 124.5 105 310 179.5 40 1 7/8 UNF 113 17 6,822
GB1EEE7G044A000 GB1 SAE32 50 42 115.5 58.5 140 97.85 14 134 117 310 189 50 1 1/2 UNF 126 17 8,708
disegno tecnico Gemels
Certificaciones
valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certificación CE ATEX (ATmósfera EXplosiva) regula los equipos destinados a ser utilizados en zonas peligrosas en el mercado de la Comunidad Europea.

valvole certificate CE
CE PED

La Directiva CE PED (Directiva sobre equipos a presión) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado de la Comunidad Europea.

certificazione ufficiale DNV per settore marino
DNV

La certificación DNV (Det Norske Veritas) regula los productos y equipos y su conformidad con las normas en el ámbito marítimo.

valvole certificate EAC EurAsian Conformity
EAC

Los certificados y declaraciones de conformidad EAC (EurAsian Conformity) acreditan la conformidad de los productos que han sido considerados y evaluados conforme a los reglamentos técnicos de la Unión Aduanera Euroasiática, con especial referencia a los equipos a presión, los equipos para atmósferas explosivas y la maquinaria.

certificazione UKCA
UKCA

La certificación UKCA Ex (UK Conformity Assessed EXplosive atmosphere) regula los equipos destinados a utilizarse en atmósferas explosivas en el mercado británico.
La certificación UKCA PER (UK Conformity Assessed Pressure Equipment Regulation) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado británico.

Descargar: Catálogos y planos

GB1

DATASHEET

GB1

DRAWING
La descarga de algunos archivos está reservada a las personas registradas. Si no está registrado, proceda ahora. Haga clic aquí para inscribirse
zip ( 797.55 KB )
GB1 1 1/4 step ( 1.09 MB )
GB1 1 1/2 step ( 1.25 MB )
GB1 2 step ( 1.36 MB )
