Desviador para el sector agrario

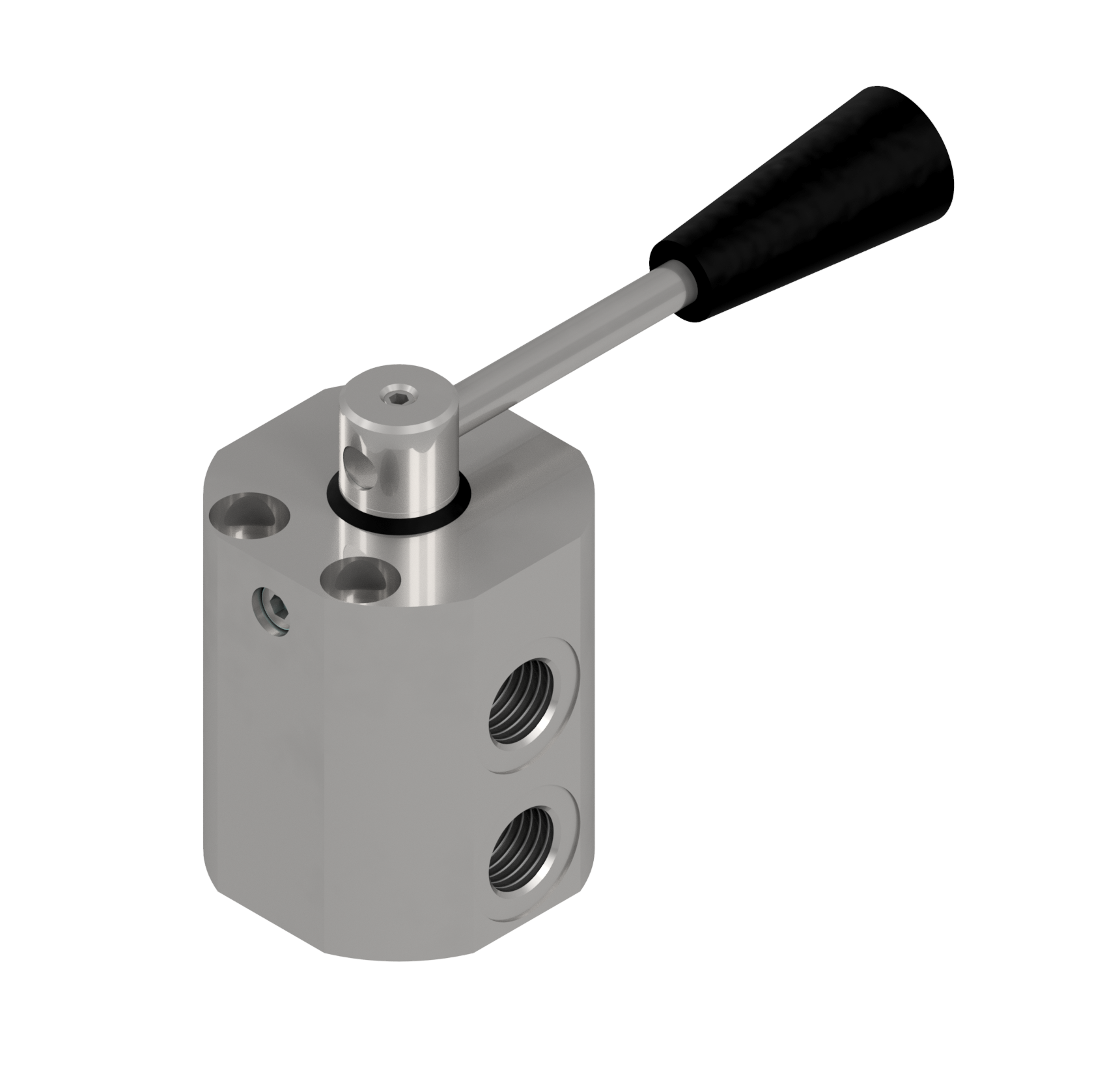

DDF6-A

Deviatore a 6 vie

Desviadores de caudal de 6 vías centro abierto y centro cerrado

Las válvulas de la serie DDF6-A están diseñadas para aplicaciones hidráulicas donde es necesario gestionar y desviar el flujo entre múltiples líneas del circuito. Son adecuadas para sistemas hidráulicos y maquinaria agrícola que requieren una distribución eficiente del fluido.

Como desviador de caudal de 6 vías, la configuración permite dirigir el fluido hacia varias salidas, controlando la distribución dentro del circuito hidráulico. Las versiones con centro abierto o cerrado ofrecen flexibilidad de uso.

Fabricadas en acero al carbono y diseñadas para presiones hasta PN500, las válvulas DDF6-A garantizan alta resistencia mecánica y fiabilidad a largo plazo. Las conexiones BSP facilitan la integración.

Ficha técnica

Acero al carbono
Tipo DESVIADORES DE CAUDAL DE 6 VÍAS
Dimensiones de DN6 a DN20
Rosca BSP
Presión hasta PN500
pdf ( 1.59 MB )
6 WAY FLOW DIVIDERS WITH OPEN/CLOSED CENTER
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NDF5G020000 DDF6-A G3/8 10 350 35 78.5 169 42 60 124 G3/8 1.7
NDF5G010001 DDF6-A G3/8 10 350 35 78.5 169 42 60 124 G3/8 1.7
NDF5G030000 DDF6-A G1/2 13 250 40 96 180 53 65 140 G1/2 2.9
NDF5G020001 DDF6-A G1/2 13 250 40 96 180 53 65 140 G1/2 2.9
NDF5G040000 DDF6-A G3/4 20 220 45 100 180 54 80 160 G3/4 3.64
NDF5G030001 DDF6-A G3/4 20 220 45 100 180 54 80 160 G3/4 3.64
NDF5G050000 DDF6-A G1 25 220 56 113 207 64 80 180 G1 5
NDF5G040001 DDF6-A G1/2 25 220 56 113 207 64 80 180 G1 5

DDF6-A

DATASHEET
pdf ( 1.59 MB )
