Desviador para el sector agrícola

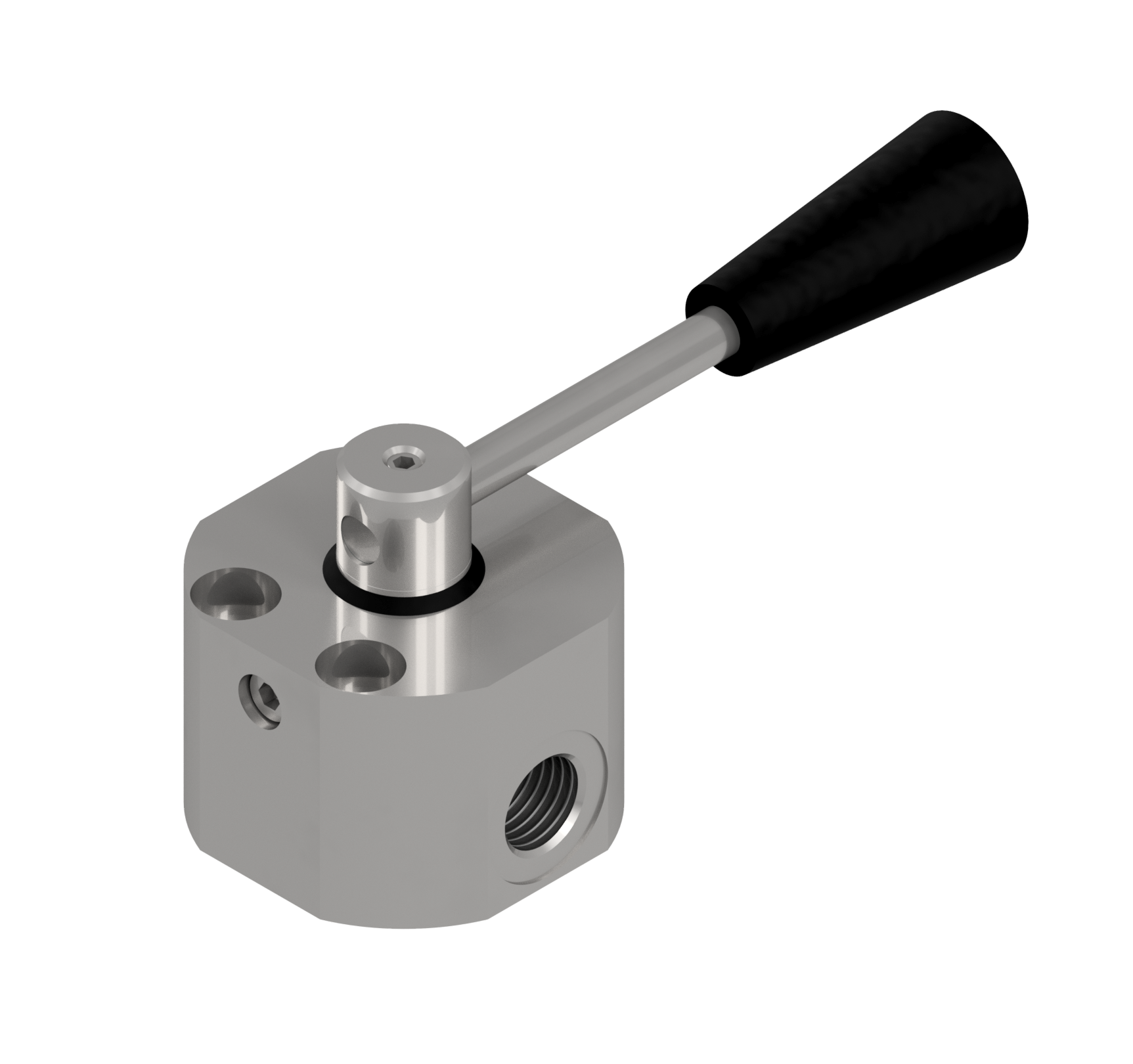

DDF3-A

DEVIATORI DI FLUSSO 3VIE

DESVIADORES DE CAUDAL DE 3 VÍAS

Las válvulas de la serie DDF3-A están diseñadas para aplicaciones hidráulicas donde es necesario desviar el flujo entre distintas líneas del circuito. Son adecuadas para sistemas hidráulicos y maquinaria agrícola donde se requiere una distribución simple y eficaz del fluido.

Como desviador de caudal de 3 vías, la configuración permite dirigir el fluido hacia una de las dos salidas, controlando la dirección del flujo en el circuito hidráulico. Las versiones con centro abierto o cerrado ofrecen mayor flexibilidad de uso.

Fabricadas en acero al carbono y diseñadas para presiones hasta PN500, las válvulas DDF3-A garantizan alta resistencia mecánica y fiabilidad a largo plazo. Las conexiones BSP permiten una integración sencilla.

Ficha técnica

Acero al carbono
Tipo DESVIADORES DE CAUDAL DE 3 VÍAS
Dimensiones de DN6 a DN25
Rosca BSP
Presión hasta PN500
pdf ( 1.72 MB )
3 WAY FLOW DIVIDERS WITH OPEN/CLOSED CENTER
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NDF4G050000 DDF3-A G1 25 500 54 24 168.5 95 95 80 47.5 10.5 G1 33.5 2.33 32
NDF4G050001 DDF3-A G1 25 500 54 24 168.5 95 95 80 47.5 10.5 G1 33.5 2.33 32

DDF3-A

DATASHEET
pdf ( 1.72 MB )
