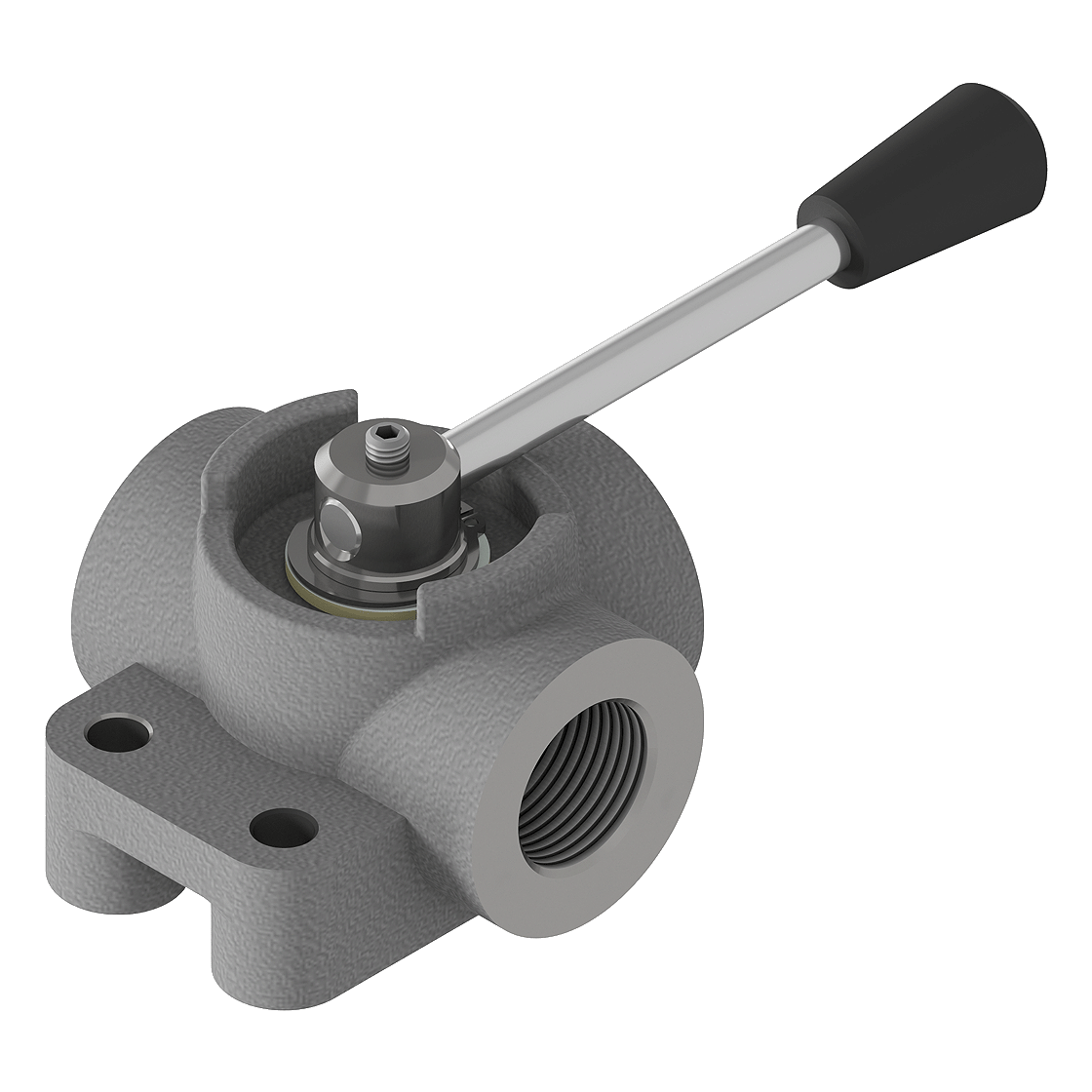

VÁLVULA PARA EQUIPOS DE ELEVACIÓN

DDF

deviatore di flusso

Desviadores de flujo de 3 vías

Las válvulas de la serie DDF están diseñadas para aplicaciones hidráulicas donde es necesario desviar el flujo del fluido entre varias líneas. Son especialmente adecuadas para sistemas hidráulicos, maquinaria agrícola y aplicaciones industriales.

La configuración como válvula desviadora permite seleccionar la dirección del flujo entre diferentes vías, garantizando una distribución eficiente del fluido.

Fabricadas en hierro fundido (cast iron), las válvulas DDF ofrecen alta resistencia mecánica y durabilidad, siendo ideales para aplicaciones exigentes. Las conexiones BSP permiten una integración sencilla y estandarizada.

Ficha técnica

Acero al carbono
Tipo DESVIADORES DE CAUDAL DE 3 VÍAS
Dimensiones de DN6 a DN25
Rosca BSP
Presión hasta PN300
pdf ( 1.27 MB )
flow diverter 3way
3 WAY FLOW DIVIDERS WITH OPEN/CLOSED CENTER
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm Ød1 mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm HEX mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NDF1G010000 DDF3 BSP 1/4 - 140 G 1/4 128 62 77 21 73 40 24 8.5 169 35 41 30 14.5 0.95
NDF1G020000 DDF3 BSP 3/8 - 380 G 3/8 128 62 77 21 73 60 24 8.5 169 35 41 30 14.5 0.89
NDF1G030000 DDF3 BSP 1/2 - 120 G 1/2 128 70 96 25 85 90 32 10.5 180 40 52 25 17 1.45
NDF1G040000 DDF3 BSP 3/4 - 340 G 3/4 125 80 100 28 90 120 32 10.5 180 45 55 22 14 1.82
NDF1G050000 DDF3 BSP 1" - 100 G 1 140 90 115 32.5 96 200 32 11 207 56 67 22 17 2.5

DDF

DATASHEET
pdf ( 1.27 MB )
