Válvulas BD

BD

flow control bi-directional per macchine sollevamento

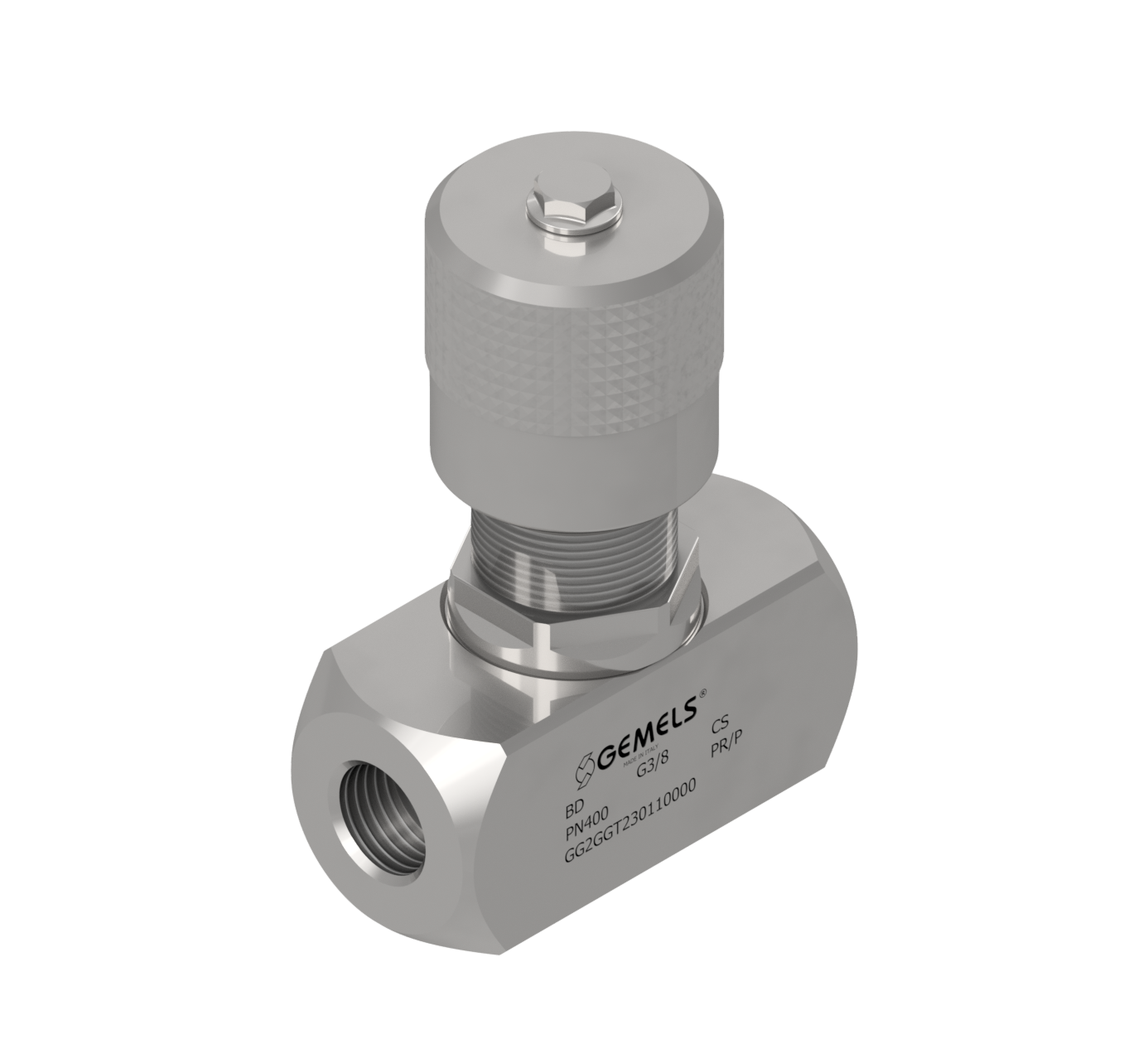

Válvula bidireccional

Ficha técnica

Acero al carbono
Tipo REGULADOR DE CAUDAL BIDIRECCIONAL
Dimensiones de DN6 a DN25
Rosca BSP-NPT
Presión hasta PN400
Temperatura range de -20°C hasta +100°C
pdf ( 2.05 MB )
Composición del material
BD disegno tecnico
POS Descripción Q.ty Acero al carbono Acero inoxidable
1 Cuerpo 1 1,0737
2 Engrasadores 2 PVC
3 Vástago del pistón 1 1,05
4 Vástago o-ring 1 NBR
5 Anillo de vástago 1 PTFE
6 Maneta 1 ALLUMINIUM
7 Tornillo 1 DIN 7991 8.8
8 Tornillo 1 DIN 7991 8.8
Detalles técnicos
bidirectional flow control
DIN/ISO 228 BSP
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GG2GGT130110000 BD G 1/4 6 40 25 12.5 54 15 25 30 75 G 1/4 M20X1 0.05 0.33
GG2GGT230110000 BD G 3/8 10 40 25 12.5 54 30 25 30 75 G 3/8 M20X1 0.05 0.31
GG2GGT330110000 BD G 1/2 13 40 30 15 64 50 30 33 81 G 1/2 M25X1.5 0.05 0.48
GG2GGT430110000 BD G 3/4 20 40 40 20 81 80 40 42 110 G 3/4 M35X1.5 0.05 1.13
GG2GGT530110000 BD G 1 25 40 45 22.5 102 150 45 42 115 G 1 M35X1.5 0.05 1.5
disegno tecnico Gemels
ANSI/ASME B1.20.1 NPT
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GG2NNT130110000 BD N 1/4 6 40 25 12.5 54 15 25 30 75 N 1/4 M20X1 0.05 0.33
GG2NNT230110000 BD N 3/8 10 40 25 12.5 54 30 25 30 75 N 3/8 M20X1 0.05 0.31
GG2NNT330110000 BD N 1/2 13 40 30 15 64 50 30 33 81 N 1/2 M25X1.5 0.05 0.48
GG2NNT430110000 BD N 3/4 20 40 40 20 81 80 40 42 110 N 3/4 M35X1.5 0.05 1.13
GG2NNT530110000 BD N 1 25 40 45 22.5 102 150 45 42 115 N 1 M35X1.5 0.05 1.5
disegno tecnico Gemels
Descargar: Catálogos y planos

BD

DATASHEET
pdf ( 2.05 MB )

BD

DRAWING
La descarga de algunos archivos está reservada a las personas registradas. Si no está registrado, proceda ahora. Haga clic aquí para inscribirse
zip ( 307.98 KB )
BD G 1/4 stp ( 184.83 KB )
BD G 3/8 1 stp ( 193.14 KB )
BD G 1/2 stp ( 176.37 KB )
BD G 3/4 stp ( 216.89 KB )
BD G 1 stp ( 210.02 KB )
BD N 1/4 stp ( 184.83 KB )
BD N 3/8 stp ( 193.14 KB )
BD N 1/2 stp ( 176.37 KB )
BD N 3/4 stp ( 216.89 KB )
BD N 1 stp ( 210.02 KB )
